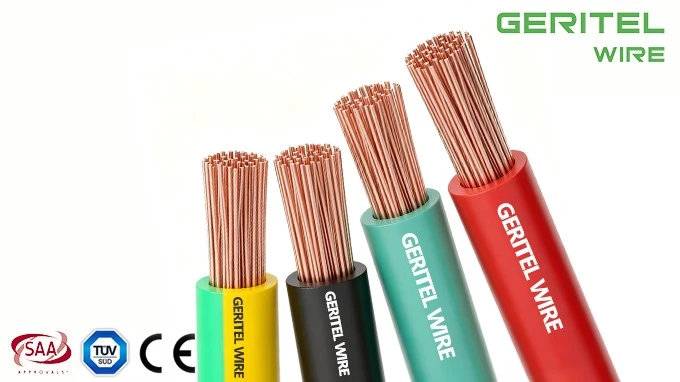

PVC insulated wire for control cabinets

Praktiškas lankstus vienos gyslos spintelės kabelis, skirtas elektros įrangos gamintojams

Šis sąrašas yra skirtas spintelių statytojams ir pramonės elektros rangovams. H05V-K sujungia 5 klasės varį su PVC izoliacija kompaktiškame vienos šerdies -gyslės formate, tinkančiame elektros spintelėms, DIN- bėgių mazgams ir gnybtų eilėms. Paieškos frazės, pvz., skydinės spintelės laidai, 5 klasės vidinis laidas irPVC izoliuotas spintos laidasyra įtrauktos natūraliai, nes klientai naudoja skirtingą katalogo kalbą. lankstus laidininkas padeda montuotojams sutvarkyti laidus aplink pertraukiklius, reles ir gnybtų blokus. Dydis, spalva ir montavimo sąlygos turi būti patvirtintos prieš užsakant. GERITEL WIRE palaiko OEM užsakymų spalvų, žymėjimo, ritės pakavimo ir eksportavimo{3}}dokumentų reikalavimus.

GAMINIO SPECIFIKACIJOS

Class 5 copper wire for control cabinets

Programos

PVC skydų laidai, skirti naudoti maitinimo skirstomųjų įrenginių jungiklių valdymo, relių ir prietaisų skyduose ir tokiems tikslams kaip vidinės lygintuvo įrangos jungtys, variklių paleidikliai ir valdikliai.

SPECIFIKACIJOS
Vardinė įtampa Uo/U	H05V-K:300/500V H07V-K:450/750V
Temperatūros įvertinimas	Ištaisyta: nuo -30 laipsnių iki +70 laipsnio Lankstus: nuo -5 laipsnių iki +70 laipsnio
Minimalus lenkimo spindulys	Fiksuotas: 6 x bendras skersmuo
Dirigentas	5 klasės lankstus varinis laidininkas
Izoliacija	PVC (polivinilchloridas)
Izoliacijos spalva	Raudona,juoda,mėlyna,oranžinė,geltona,balta,žalia/geltona,violetinė,rožinė,pilka,ruda
STANDARTAI	EN 50525-2-31, EN 60228 Antipirenas pagal IEC/EN 60332-1-2 Atsparus UV spinduliams

MATMENYS

NOMINALUS SKERPIJOS PLOTAS mm²

	NOMINALUS BENDRAS SKERSMENS mm²	NOMINALUS SVORIS kg/km
	NOMINALUS BENDRAS SKERSMENS mm²	NOMINALUS SVORIS kg/km
H05V-K
0.5	2.20	9.1
0.75	2.40	11.7
1	2.55	14.4
H07V-K
1.5	3.00	20.1
2.5	3.65	31.5
4	4.20	46.2
6	4.80	65.1
10	6.25	109.4
16	7.40	165.2
25	9.40	253.4
35	10.40	345.5
50	12.55	492.4
70	14.10	669.3
95	17.20	910.4
120	17.70	1129.4
150	19.60	1401.0
185	23.00	1741.0
240	26.40	2267.5

DIRIGENTAI

NOMINALUS KRYŽIAUS SKYRIUSAL SRITIS mm²	MAKSIMALUS SKERSMENS LAIDŲ LAIDUOJE mm	MAKSIMALUS LAIDINKO ATSPARUMAS 20 laipsnių kampu omų/km
NOMINALUS KRYŽIAUS SKYRIUSAL SRITIS mm²	MAKSIMALUS SKERSMENS LAIDŲ LAIDUOJE mm	Paprasti laidai
0.5	0.21	39
0.75	0.21	26
1	0.21	19.5
1.5	0.26	13.3
2.5	0.26	7.98
4	0.31	4.95
6	0.31	3.3
10	0.41	1.91
16	0.41	1.21
25	0.41	0.78
35	0.41	0.554
50	0.41	0.386
70	0.51	0.272
95	0.51	0.206
120	0.51	0.161
150	0.51	0.129
185	0.51	0.106
240	0.51	0.0801

ELEKTROS CHARAKTERISTIKOS

NOMINALUS KRYŽIAUS SKIRTINĖ SRITIS mm²	ETALONINIS METODAS A (PRIDARYTA VADYNAS TERMINIJOJE IZOLIACINĖS sienelės ir tt) Amperai		ETALONINIS METODAS B (UŽDARYTA VADALUI Į SIENĄ ARBA Į TRANKINGAS IR TK.) Amperai		ETALONINIS METODAS C (CLIPPED DIRECT) Amperai		ETALONINIS METODAS F (LAISVAME ORE ARBA PERFORUOTAME KABELIO LOKE IR KT. HORIZONTALUS ARBA VERTIKALUS KT.) Amperai
							Liesti			Atstumas tarp vienas skersmuo
							Liesti			2 vienfaziai AC arba nuolatinės srovės kabeliai arba 3 trijų fazių kintamosios srovės{3}}
	2 kabeliai Viena{0}}fazė ACor DC	3 arba 4 kabeliai Trys{0}}fazės AC	2 kabeliai Viena{0}}fazė ACor DC	3 arba 4 kabeliai Trys{0}}fazės AC	2 kabeliai Viena{0}}fazė AC arba DC	3 arba 4Kabeliai trys-Fazė AC	2 Kabeliai Vienfazė AC arba DCbutas	3 Kabeliai Trys{0}}fazės AC butas	3 kabeliai Trys{0}}fazės ACtrefoil	Horizontalus	Vertikalus
1.5	14.5	13.5	17.5	15.5	20	18	-	-	-	-	-
2.5	20	18	24	21	27	25	-	-	-	-	-
4	26	24	32	28	37	33	-	-	-	-	-
6	34	31	41	36	47	43	-	-	-	-	-
10	46	42	57	50	65	59	-	-	-	-	-
16	61	56	76	68	87	79	-	-	-	-	-
25	80	73	101	89	114	104	131	114	110	146	130
35	99	89	125	110	141	129	162	143	137	181	162
50	119	108	151	134	182	167	196	174	167	219	192
70	151	136	192	171	234	214	251	225	216	281	254
95	182	164	232	207	284	261	304	275	264	341	311
120	210	188	269	239	330	303	352	321	308	396	362
150	240	216	300	262	381	349	406	372	356	456	419
185	273	245	341	296	436	400	463	427	409	521	480
240	321	286	400	346	515	472	546	507	485	615	569

SERTIFIKATAI

300/500V wire for control cabinets

internal wiring cable for control cabinets

PAKUOTĖS

Roll

single core flexible wire for control cabinets

Plastikinė ritė

Maža medinė ritė

TAIKYMAS

Pramoninis valdymo skydelis

Atsinaujinančios energijos jungtis

Skirstomojo skydo laidai

CASE

Adelaidės oro uosto skirstomojo skydo atnaujinimas

Pramoninis pagrindinis skirstomųjų skydų energijos paskirstymas

Pagrindinio skirstomojo skydo lankstaus kabelio keitimas

KODĖL RINKOTI MUS

30Ilgametė patirtis
vieno{0}}stotelėje

„Dongguan Greater Wire & Cable Co., Ltd.“ yra profesionali inžinerinio{2} lygio kabelių gamintoja Kinijoje, tiekianti sertifikuotus elektros kabelių sprendimus statybos, pramonės, kasybos, energetikos ir infrastruktūros projektams visame pasaulyje.

30 000 m² gamykla, 30 gamybos linijų, patyrę inžinieriai ir griežta kokybės kontrolės komanda siūlome patikimus, atsekamus ir reikalavimus atitinkančius kabelių gaminius, skirtus tarptautinėms inžinerinėms programoms. Mūsų gaminiams suteikiami sertifikatai, įskaitant SAA, UL, cUL, VDE, TÜV, CE, CB, IEC, BPS ir ISO.

Esame įsipareigoję siekti saugumo, kokybės, skaidrumo ir ilgalaikės{0}}partnerystės. Nuo žaliavų tikrinimo iki gatavo produkto testavimo kiekviena partija yra kruopščiai kontroliuojama, kad būtų užtikrintas stabilus veikimas ir patikimas projekto naudojimas.

Geresnė kabelio - sertifikuota kokybė. Patikimas tiekimas. Inžinerinė vertė.

15K

Baigti projektai

150+

profesionalūs darbuotojai

15K

laimingi klientai

92+

apdovanojimai ir sertifikatai

AUGALŲ ĮRANGA

internal wiring cable for switch cabinets

PASAULINIS SERTIFIKATAS

single core flexible wire for switch cabinets

KLIENTŲ NUOTRAUKOS

H05V-K wire for electrical cabinets

TARPTAUTINIS TRANSPORTAS

Jūrų gabenimas

Siūlome patikimus krovinių vežimo jūra sprendimus dideliems{0}}užsakymams. Jūsų prekės yra saugiai supakuotos ir siunčiamos į konteinerius, todėl užtikrinamas ekonomiškas-pristatymas į viso pasaulio uostus.

Krovinių gabenimas oro transportu

Kad pristatymas būtų greitesnis, mūsų krovinių gabenimo oro transportu paslauga užtikrina, kad jūsų produktai greitai pasieks tarptautines paskirties vietas, rūpestingai elgiamasi ir visą kelią sekant.

Tarptautinis ekspresas

Reikia skubių siuntų? Mūsų tarptautinė greitojo ryšio paslauga efektyviai pristato mažus ir vidutinius užsakymus, teikdama paslaugą nuo durų{0}}iki- ir stebint realiu-laiku, kad būtų ramu.

BENDRADARBIAVIMO PARTNERIS

Ieškome bendradarbiavimo partnerio savo veiklai plėsti.

flexible panel wire for electrical cabinets

PVC insulated wire for electrical cabinets

Class 5 copper wire for electrical cabinets

internal wiring cable for electrical cabinets

single core flexible wire for electrical cabinets

Kaip su mumis bendradarbiauti?

Tiesiog pasidalykite savo reikalavimais, gaukite profesionalų sprendimą, patvirtinkite pavyzdžius ir mėgaukitės greita, patikima gamyba bei pristatymu visame pasaulyje - dirbti su mumis taip paprasta.

Mūsų adresas

Building 2, No{1}} Luxi 2nd Road, Liaobu Town, Dongguan City, Guangdong provincija, Kinija

Telefono numeris

+86 136 6257 9592

+86 135 1078 4550

El-paštas

manager01@greaterwire.com

DUK

Ar standartinis H05V-K atsparus UV spinduliams?

Pirkėjai turėtų tai traktuoti kaip atrankos klausimą, o ne „taip/ne“ rinkodaros teiginį. Atitinkamas paieškos terminas yra H05V-K UV atspari viela. Atsparumas UV spinduliams neturėtų būti daromas vien pagal H05V-K žymėjimą; suderintame modelyje nurodoma įtampa, PVC izoliacija ir laidininko stilius, o ne universalus{6}}atsparumo saulės šviesai teiginys. Jei norite veikti saulės šviesoje, reikalaukite specifinių sudėtinių-UV testų įrodymų arba pasirinkite kabelį, skirtą naudoti lauke. OĮG projektams GERITEL WIRE gali palaikyti techninių duomenų peržiūrą, pavyzdžių patvirtinimą ir praktinį ritės ar dėžės pakavimą.

Ar H05V-K galima naudoti drėgnoje aplinkoje?

Taip, kai įrengimo sąlygos atitinka H05V-K dizainą. Atitinkamas paieškos terminas yra H05V-K šlapios vietos laidas. Standartinis vieno šerdies{6}}produktas daugiausia skirtas apsaugoti / vidiniams laidams ir neturėtų būti traktuojamas kaip įprastas šlapios{7} vietos kabelis be patvirtinto gaubto ar laidų sistemos. Pasirinkite kabelį ir montavimo būdą, specialiai pritaikytą drėgmei, jei tikimasi vandens poveikio. GERITEL WIRE gali padėti palyginti prašomą konstrukciją su projekto specifikacija prieš siūlant kainą, taip sumažinant išvengiamus modelių neatitikimus.

Kokie dydžiai yra standartiniai H05V-K?

Svarbiausia yra atskirti standartinę kabelio savybę nuo galutinės įrengimo taisyklės. Atitinkamas paieškos terminas yraH05V-K dydžiai 0.5 0.75 1 mm². H05V-K diapazonas paprastai yra 0,5, 0,75 ir 1 mm² pagal EN 50525-2-31, o didesnės 5 klasės PVC viengyslės pereina į H07V-K įtampos klasę. Užsisakykite pagal modelį ir tikslų skerspjūvį, o ne pagal išorinį skersmenį. Jei projektas turi konkretų terminalą, spintelę ar laidų standartą, GERITEL WIRE gali kartu su pirkėju peržiūrėti pagrindinius parametrus prieš išleidžiant užsakymą.

Kada turėčiau rinktis 0,5 mm² H05V-K?

Daugumai pirkėjų į šį klausimą geriausiai atsako įtampa, laidininko klasė ir montavimo būdas kartu. Atitinkamas paieškos terminas yra 0,5 mm² H05V-K laidas. 0.5 mm² yra naudingas kompaktiškoms vidaus valdymo, signalų ir įrangos grandinėms, kai grandinės srovė, gnybtų nominalioji vertė ir kodas leidžia tokį skerspjūvį. Jis dažnai pasirenkamas ten, kur svarbus skydo plotas ir gnybtų tankis. GERITEL WIRE palaiko OEM identifikavimą, spalvų planavimą ir eksporto dokumentus pagal galutinę sutartą gaminio apimtį.
