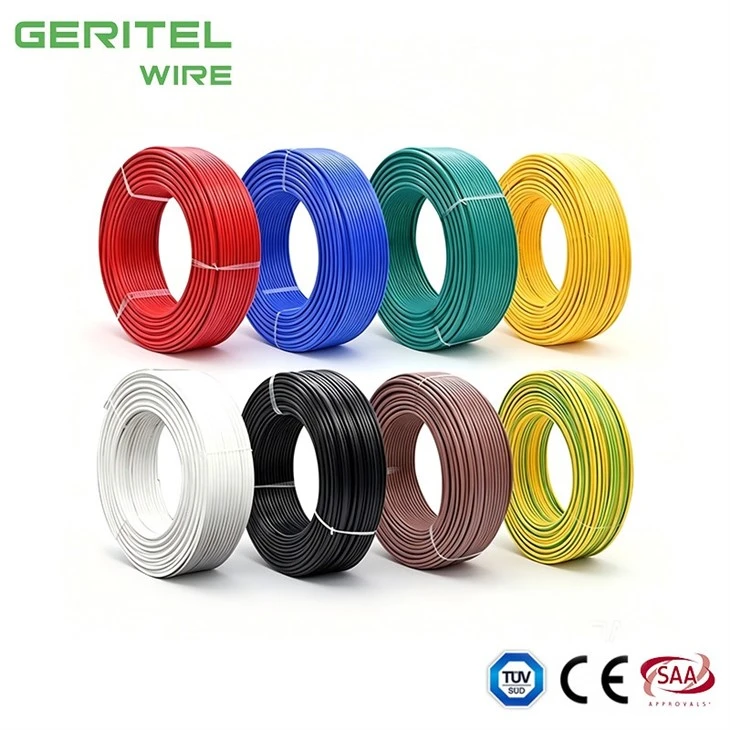

H07V-K 150mm2 cable

PRODUKTAS REAL SHOT

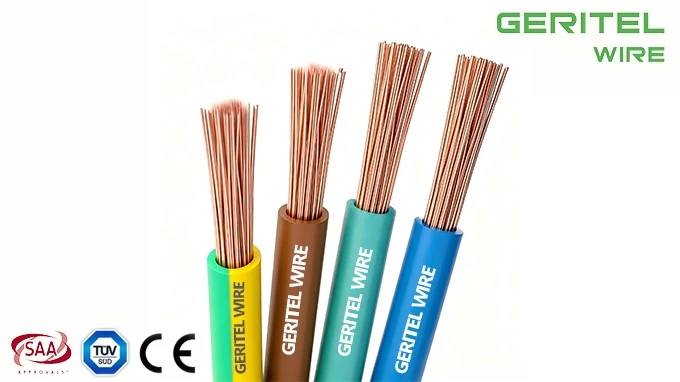

150 sq mm H07V-K wire

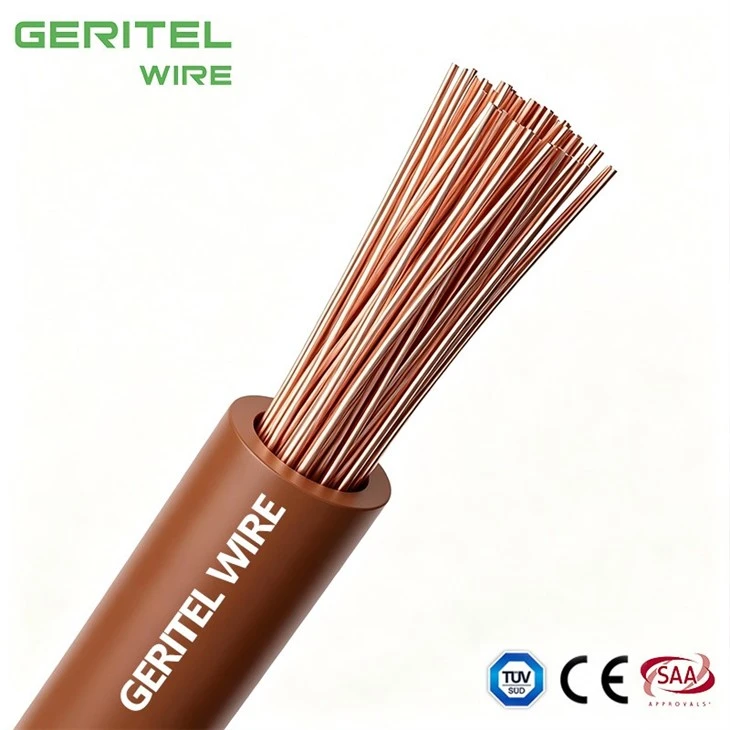

H07V-K 150 mm² maitinimo paskirstymo laidas, skirtas didelėms elektros spintoms

Didelėms skirstomosioms plokštėms ir maitinimo-valdymo spintelėms gali prireikti didelio-vario-zono laidų, kurie vis tiek gali būti suformuoti į apsaugotus vidinius maršrutus. H07V-K gali būti naudojamas kaip150 mm² skirstomosios plokštės kabeliskai konstrukcija reikalauja lanksčios 5 klasės vienos gyslos, o grandinė neviršija kabelio įtampos ir įrengimo ribų. Jo valdymo charakteristikos gali supaprastinti didelės elektros spintelės laidininko padėties gnybtų arba antgalių vietose darbą. GERITEL WIRE gali palaikyti tinkintą žymėjimą, sunkų-ritės pakavimą ir eksporto dokumentus. Tokio dydžio 5 klasės maitinimo jungties laidas turi būti patikrintas dėl srovės talpos, korpuso įkaitimo, gnybtų matmenų, trumpojo jungimo ir valdymo skydelio standarto.

GAMINIO SPECIFIKACIJOS

2491X H07V-K 150mm2 cable

Programos

PVC skydų laidai, skirti naudoti maitinimo skirstomųjų įrenginių jungiklių valdymo, relių ir prietaisų skyduose ir tokiems tikslams kaip lygintuvo įrangos vidinės jungtys, variklių paleidikliai ir valdikliai.

SPECIFIKACIJOS
Vardinė įtampa Uo/U	H05V-K:300/500V H07V-K:450/750V
Temperatūros įvertinimas	Ištaisyta: nuo -30 laipsnių iki +70 laipsnio Lankstus: nuo -5 laipsnių iki +70 laipsnio
Minimalus lenkimo spindulys	Fiksuotas: 6 x bendras skersmuo
Dirigentas	5 klasės lankstus varinis laidininkas
Izoliacija	PVC (polivinilchloridas)
Izoliacijos spalva	Raudona,juoda,mėlyna,oranžinė,geltona,balta,žalia/geltona,violetinė,rožinė,pilka,ruda
STANDARTAI	EN 50525-2-31, EN 60228 Antipirenas pagal IEC/EN 60332-1-2 Atsparus UV spinduliams

MATMENYS

NOMINALUS SKERPIJOS PLOTAS mm²

	NOMINALUS BENDRAS SKERSMENS mm²	NOMINALUS SVORIS kg/km
	NOMINALUS BENDRAS SKERSMENS mm²	NOMINALUS SVORIS kg/km
H05V-K
0.5	2.20	9.1
0.75	2.40	11.7
1	2.55	14.4
H07V-K
1.5	3.00	20.1
2.5	3.65	31.5
4	4.20	46.2
6	4.80	65.1
10	6.25	109.4
16	7.40	165.2
25	9.40	253.4
35	10.40	345.5
50	12.55	492.4
70	14.10	669.3
95	17.20	910.4
120	17.70	1129.4
150	19.60	1401.0
185	23.00	1741.0
240	26.40	2267.5

DIRIGENTAI

NOMINALUS KRYŽIAUS SKYRIUSAL SRITIS mm²	MAKSIMALUS SKERSMENS LAIDŲ LAIDUOJE mm	MAKSIMALUS LAIDINKO ATSPARUMAS 20 laipsnių kampu omų/km
NOMINALUS KRYŽIAUS SKYRIUSAL SRITIS mm²	MAKSIMALUS SKERSMENS LAIDŲ LAIDUOJE mm	Paprasti laidai
0.5	0.21	39
0.75	0.21	26
1	0.21	19.5
1.5	0.26	13.3
2.5	0.26	7.98
4	0.31	4.95
6	0.31	3.3
10	0.41	1.91
16	0.41	1.21
25	0.41	0.78
35	0.41	0.554
50	0.41	0.386
70	0.51	0.272
95	0.51	0.206
120	0.51	0.161
150	0.51	0.129
185	0.51	0.106
240	0.51	0.0801

ELEKTROS CHARAKTERISTIKOS

NOMINALUS KRYŽIAUS SKIRTINĖ SRITIS mm²	ETALONINIS METODAS A (PRIDARYTA VADYNAS TERMINIJOJE IZOLIACINĖS sienelės ir tt) Amperai		ETALONINIS METODAS B (UŽDARYTA VADALUI Į SIENĄ ARBA Į TRANKINGAS IR TK.) Amperai		ETALONINIS METODAS C (CLIPPED DIRECT) Amperai		ETALONINIS METODAS F (LAISVAME ORE ARBA PERFORUOTAME KABELIO LOKE IR KT. HORIZONTALUS ARBA VERTIKALUS KT.) Amperai
							Liesti			Atstumas tarp vienas skersmuo
							Liesti			2 vienfazių kintamosios srovės- arba 3 fazių kintamosios srovės kabelių-
	2 kabeliai Viena{0}}fazė ACor DC	3 arba 4 kabeliai Trys{0}}fazės AC	2 kabeliai Viena{0}}fazė ACor DC	3 arba 4 kabeliai Trys{0}}fazės AC	2 kabeliai Viena{0}}fazė AC arba DC	3 arba 4Kabeliai trys-Fazė AC	2 Kabeliai Vienfazė AC arba DCbutas	3 Kabeliai Trys{0}}fazės AC butas	3 kabeliai Trys{0}}fazės ACtrefoil	Horizontalus	Vertikalus
1.5	14.5	13.5	17.5	15.5	20	18	-	-	-	-	-
2.5	20	18	24	21	27	25	-	-	-	-	-
4	26	24	32	28	37	33	-	-	-	-	-
6	34	31	41	36	47	43	-	-	-	-	-
10	46	42	57	50	65	59	-	-	-	-	-
16	61	56	76	68	87	79	-	-	-	-	-
25	80	73	101	89	114	104	131	114	110	146	130
35	99	89	125	110	141	129	162	143	137	181	162
50	119	108	151	134	182	167	196	174	167	219	192
70	151	136	192	171	234	214	251	225	216	281	254
95	182	164	232	207	284	261	304	275	264	341	311
120	210	188	269	239	330	303	352	321	308	396	362
150	240	216	300	262	381	349	406	372	356	456	419
185	273	245	341	296	436	400	463	427	409	521	480
240	321	286	400	346	515	472	546	507	485	615	569

SERTIFIKATAI

2491X 150mm2 cable

H07VK 150mm2 wire

PAKUOTĖS

Roll

Plastikinė ritė

Maža medinė ritė

TAIKYMAS

Pramoninis valdymo skydelis

Atsinaujinančios energijos jungtis

Skirstomojo skydo laidai

CASE

Adelaidės oro uosto skirstomojo skydo atnaujinimas

Pramoninis pagrindinis skirstomųjų skydų energijos paskirstymas

Pagrindinio skirstomojo skydo lankstaus kabelio keitimas

KODĖL RINKOTI MUS

30Ilgametė patirtis
vieno{0}}stotelėje

„Dongguan Greater Wire & Cable Co., Ltd.“ yra profesionali inžinerinio{2} lygio kabelių gamintoja Kinijoje, tiekianti sertifikuotus elektros kabelių sprendimus statybos, pramonės, kasybos, energetikos ir infrastruktūros projektams visame pasaulyje.

30 000 m² gamykla, 30 gamybos linijų, patyrę inžinieriai ir griežta kokybės kontrolės komanda siūlome patikimus, atsekamus ir reikalavimus atitinkančius kabelių gaminius, skirtus tarptautinėms inžinerinėms programoms. Mūsų gaminiams suteikiami sertifikatai, įskaitant SAA, UL, cUL, VDE, TÜV, CE, CB, IEC, BPS ir ISO.

Esame įsipareigoję siekti saugumo, kokybės, skaidrumo ir ilgalaikės{0}}partnerystės. Nuo žaliavų tikrinimo iki gatavo produkto testavimo kiekviena partija yra kruopščiai kontroliuojama, kad būtų užtikrintas stabilus veikimas ir patikimas projekto naudojimas.

Geresnė kabelio - sertifikuota kokybė. Patikimas tiekimas. Inžinerinė vertė.

15K

Baigti projektai

150+

profesionalūs darbuotojai

15K

laimingi klientai

92+

apdovanojimai ir sertifikatai

AUGALŲ ĮRANGA

PASAULINIS SERTIFIKATAS

EN 50525-2-31 150mm2 cable

KLIENTŲ NUOTRAUKOS

IEC 60228 Class 5 150mm2 wire

TARPTAUTINIS TRANSPORTAS

Jūrų gabenimas

Siūlome patikimus krovinių vežimo jūra sprendimus dideliems{0}}užsakymams. Jūsų prekės yra saugiai supakuotos ir siunčiamos į konteinerius, todėl užtikrinamas ekonomiškas-pristatymas į viso pasaulio uostus.

Krovinių gabenimas oro transportu

Kad pristatymas būtų greitesnis, mūsų krovinių gabenimo oro transportu paslauga užtikrina, kad jūsų produktai greitai pasieks tarptautines paskirties vietas, rūpestingai elgiamasi ir visą kelią sekant.

Tarptautinis ekspresas

Reikia skubių siuntų? Mūsų tarptautinė greitojo ryšio paslauga efektyviai pristato mažus ir vidutinius užsakymus, teikdama paslaugą nuo durų{0}}iki-su stebėjimu realiuoju laiku-, kad būtų ramu.

BENDRADARBIAVIMO PARTNERIS

Ieškome bendradarbiavimo partnerio savo veiklai plėsti.

150mm2 switchboard internal wiring cable

150mm2 distribution board flexible cable

Kaip su mumis bendradarbiauti?

Tiesiog pasidalykite savo reikalavimais, gaukite profesionalų sprendimą, patvirtinkite pavyzdžius ir mėgaukitės greita, patikima gamyba bei pristatymu visame pasaulyje - dirbti su mumis taip paprasta.

Mūsų adresas

Building 2, No{1}} Luxi 2nd Road, Liaobu Town, Dongguan City, Guangdong provincija, Kinija

Telefono numeris

+86 136 6257 9592

+86 135 1078 4550

El-paštas

manager01@greaterwire.com

DUK

Ar H07V-K galima iš anksto-supjaustyti ir paženklinti modulinėms gamykloms?

Taip, iš anksto nupjauta skydo viela gali sumažinti darbo sąnaudas modulinėse gamyklose, kai ilgis, spalvos, etiketės ir gnybtų reikalavimai yra stabilūs. Pavyzdys arba pirmasis{1}}straipsnio patvirtinimas yra naudingas prieš keičiant{2}}didelės apimties rinkinius. GERITEL WIRE gali pateikti techninių duomenų apžvalgą ir praktinę eksporto pakuotę, todėl pirkėjų komanda turi aiškesnę informaciją prieš patvirtindama masinę gamybą.

Kokią informaciją turėtų atsiųsti modulinio{0}}namo pirkėjas dėl H07V-K?

Modulinio namo kabelių tiekėjui reikia grandinės taikymo, laidų dydžių, spalvų, kiekių, pakavimo būdo, paskirties šalies ir reikalingų patvirtinimų. Brėžiniai arba KS ištraukos padeda patvirtinti, ar H07V-K tinka kiekvienai grandinei. Ilgalaikėms-programoms GERITEL WIRE gali koordinuoti nuoseklų spalvų identifikavimą, etiketes ir užsakymo dokumentus, kad sumažintų išvengiamų priėmimo ir surinkimo klaidų.

Ar H07V-K galima naudoti kaip saulės PV laidą?

Ne. Standartas H07V-K neturėtų būti traktuojamas kaip aPV stygos kabelio alternatyvanes fotovoltinės stygos laidams reikia lauko, UV, oro sąlygų ir DC{0}}specifinio veikimo, pvz., H1Z2Z2-K arba kito patvirtinto PV kabelio. GERITEL WIRE gali peržiūrėti pirkėjo brėžinį, grandinės apkrovą ir tikslinę rinką prieš pateikdamas citatą, o tai padės išvengti modelio neatitikimo prieš pradedant gamybą.

Ar H07V-K galima naudoti saulės keitiklyje?

Taip, H07V-K gali palaikyti saulės keitiklio vidinius laidus, kad būtų tinkamos apsaugotos relės, valdymo, pagalbinės ir gnybtų jungtys. Lauko nuolatinės srovės stygos pusėje turėtų būti naudojamas specialus fotovoltinis kabelis. OĮG projektams GERITEL WIRE gali suderinti spalvų grafikus, gaminių žymėjimą, ritės ar dėžės pakavimą ir eksporto dokumentus pagal galutinę sutartą specifikaciją.
