H07V-K 2.5mm2 cable

PRODUKTAS REAL SHOT

2.5 sq mm H07V-K wire

2,5 mm² įrangos laidas, skirtas pramoninėms valdymo spintoms ir mašinoms

Mašinų gamintojai dažnai naudoja 2,5 mm² H07V-K, kur apsaugotoms vidinėms grandinėms reikia didesnės laidų talpos, tačiau jas lengva nukreipti į uždarą įrangą. Naudojamas kaip2,5 mm² mašinos valdymo laidas, smulkų-suvytą varinį laidininką galima aprišti aplink kontaktorius, maitinimo šaltinius, gnybtus ir valdymo įrenginius be vientiso laido standumo. Jis taip pat tinka pramoninių spintelių laidų laidams stacionariuose mašinų korpusuose, kur nesitikima pakartotinio mechaninio judėjimo. GERITEL WIRE gali suderinti spalvas, gaminio identifikavimą ir ritės pakavimą OEM gamybai. Kaip lankstus įrangos laidininkas, pasirenkant vis tiek reikia atsižvelgti į faktinę apkrovą, gnybtų įvertinimą, temperatūrą ir mašinos standartą.

GAMINIO SPECIFIKACIJOS

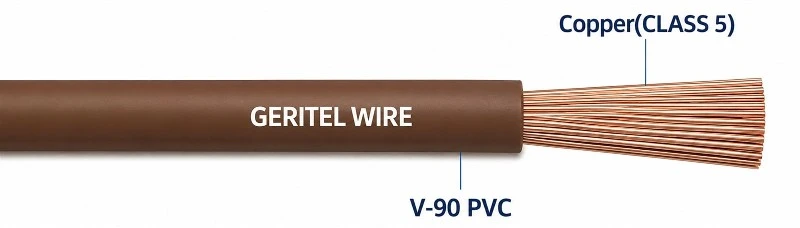

2491X H07V-K 2.5mm cable

Programos

PVC skydų laidai, skirti naudoti maitinimo skirstomųjų įrenginių jungiklių valdymo, relių ir prietaisų skyduose ir tokiems tikslams kaip vidinės lygintuvo įrangos jungtys, variklių paleidikliai ir valdikliai.

SPECIFIKACIJOS
Vardinė įtampa Uo/U	H05V-K:300/500V H07V-K:450/750V
Temperatūros įvertinimas	Ištaisyta: nuo -30 laipsnių iki +70 laipsnio Lankstus: nuo -5 laipsnių iki +70 laipsnio
Minimalus lenkimo spindulys	Fiksuotas: 6 x bendras skersmuo
Dirigentas	5 klasės lankstus varinis laidininkas
Izoliacija	PVC (polivinilchloridas)
Izoliacijos spalva	Raudona,juoda,mėlyna,oranžinė,geltona,balta,žalia/geltona,violetinė,rožinė,pilka,ruda
STANDARTAI	EN 50525-2-31, EN 60228 Antipirenas pagal IEC/EN 60332-1-2 Atsparus UV spinduliams

MATMENYS

NOMINALUS SKERPIJOS PLOTAS mm²

	NOMINALUS BENDRAS SKERSMENS mm²	NOMINALUS SVORIS kg/km
	NOMINALUS BENDRAS SKERSMENS mm²	NOMINALUS SVORIS kg/km
H05V-K
0.5	2.20	9.1
0.75	2.40	11.7
1	2.55	14.4
H07V-K
1.5	3.00	20.1
2.5	3.65	31.5
4	4.20	46.2
6	4.80	65.1
10	6.25	109.4
16	7.40	165.2
25	9.40	253.4
35	10.40	345.5
50	12.55	492.4
70	14.10	669.3
95	17.20	910.4
120	17.70	1129.4
150	19.60	1401.0
185	23.00	1741.0
240	26.40	2267.5

DIRIGENTAI

NOMINALUS KRYŽIAUS SKYRIUSAL SRITIS mm²	MAKSIMALUS SKERSMENS LAIDŲ LAIDINKE mm	MAKSIMALUS LAIDINKO ATSPARUMAS 20 laipsnių kampu omų/km
NOMINALUS KRYŽIAUS SKYRIUSAL SRITIS mm²	MAKSIMALUS SKERSMENS LAIDŲ LAIDINKE mm	Paprasti laidai
0.5	0.21	39
0.75	0.21	26
1	0.21	19.5
1.5	0.26	13.3
2.5	0.26	7.98
4	0.31	4.95
6	0.31	3.3
10	0.41	1.91
16	0.41	1.21
25	0.41	0.78
35	0.41	0.554
50	0.41	0.386
70	0.51	0.272
95	0.51	0.206
120	0.51	0.161
150	0.51	0.129
185	0.51	0.106
240	0.51	0.0801

ELEKTROS CHARAKTERISTIKOS

NOMINALUS KRYŽIAUS SKIRTINĖ SRITIS mm²	ETALONINIS METODAS A (PRIDARYTA VADYNAS TERMINIJOJE IZOLIACINĖS sienelės ir tt) Amperai		ETALONINIS METODAS B (UŽDARYTA VADALUI Į SIENĄ ARBA Į TRANKINGAS IR TK.) Amperai		ETALONINIS METODAS C (CLIPPED DIRECT) Amperai		ETALONINIS METODAS F (LAISVAME ORE ARBA PERFORUOTAME KABELIO LOKE IR KT. HORIZONTALIAUSI ARBA VERTIKALIAI IR TK.) Amperai
							Liesti			Atstumas tarp vienas skersmuo
							Liesti			2 vienfaziai AC arba nuolatinės srovės kabeliai arba 3 trijų fazių kintamosios srovės{3}}
	2 Kabeliai Viena{0}}fazė ACor DC	3 arba 4 kabeliai Trys{0}}fazės AC	2 Kabeliai Viena{0}}fazė ACor DC	3 arba 4 kabeliai Trys{0}}fazės AC	2 Kabeliai Viena{0}}fazė AC arba DC	3 arba 4Kabeliai trys-Fazė AC	2 Kabeliai Vienfazė AC arba DCbutas	3 Kabeliai Trys{0}}fazės AC butas	3 kabeliai Trys{0}}fazės ACtrefoil	Horizontalus	Vertikalus
1.5	14.5	13.5	17.5	15.5	20	18	-	-	-	-	-
2.5	20	18	24	21	27	25	-	-	-	-	-
4	26	24	32	28	37	33	-	-	-	-	-
6	34	31	41	36	47	43	-	-	-	-	-
10	46	42	57	50	65	59	-	-	-	-	-
16	61	56	76	68	87	79	-	-	-	-	-
25	80	73	101	89	114	104	131	114	110	146	130
35	99	89	125	110	141	129	162	143	137	181	162
50	119	108	151	134	182	167	196	174	167	219	192
70	151	136	192	171	234	214	251	225	216	281	254
95	182	164	232	207	284	261	304	275	264	341	311
120	210	188	269	239	330	303	352	321	308	396	362
150	240	216	300	262	381	349	406	372	356	456	419
185	273	245	341	296	436	400	463	427	409	521	480
240	321	286	400	346	515	472	546	507	485	615	569

SERTIFIKATAI

2491X 2.5mm cable

H07VK 2.5mm2 wire

PAKUOTĖS

Roll

Plastikinė ritė

Maža medinė ritė

TAIKYMAS

Pramoninis valdymo skydelis

Atsinaujinančios energijos jungtis

Skirstomojo skydo laidai

CASE

Adelaidės oro uosto skirstomojo skydo atnaujinimas

Pramoninis pagrindinis skirstomųjų skydų energijos paskirstymas

Pagrindinio skirstomojo skydo lankstaus kabelio keitimas

KODĖL RINKOTI MUS

30Ilgametė patirtis
vieno{0}}stotelėje

„Dongguan Greater Wire & Cable Co., Ltd.“ yra profesionali inžinerinio{2} lygio kabelių gamintoja Kinijoje, tiekianti sertifikuotus elektros kabelių sprendimus statybos, pramonės, kasybos, energetikos ir infrastruktūros projektams visame pasaulyje.

30 000 m² gamykla, 30 gamybos linijų, patyrę inžinieriai ir griežta kokybės kontrolės komanda siūlome patikimus, atsekamus ir reikalavimus atitinkančius kabelių gaminius, skirtus tarptautinėms inžinerinėms programoms. Mūsų gaminiams suteikiami sertifikatai, įskaitant SAA, UL, cUL, VDE, TÜV, CE, CB, IEC, BPS ir ISO.

Esame įsipareigoję siekti saugumo, kokybės, skaidrumo ir ilgalaikės{0}}partnerystės. Nuo žaliavų tikrinimo iki gatavo produkto testavimo kiekviena partija yra kruopščiai kontroliuojama, kad būtų užtikrintas stabilus veikimas ir patikimas projekto naudojimas.

Geresnė kabelio - sertifikuota kokybė. Patikimas tiekimas. Inžinerinė vertė.

15K

Baigti projektai

150+

profesionalūs darbuotojai

15K

laimingi klientai

92+

apdovanojimai ir sertifikatai

AUGALŲ ĮRANGA

PASAULINIS SERTIFIKATAS

H07V-K 2.5mm2 cable weight

KLIENTŲ NUOTRAUKOS

EN 50525-2-31 2.5mm2 cable

TARPTAUTINIS TRANSPORTAS

Jūrų gabenimas

Siūlome patikimus krovinių vežimo jūra sprendimus dideliems{0}}užsakymams. Jūsų prekės yra saugiai supakuotos ir siunčiamos į konteinerius, todėl užtikrinamas ekonomiškas-pristatymas į viso pasaulio uostus.

Krovinių gabenimas oro transportu

Kad pristatymas būtų greitesnis, mūsų krovinių gabenimo oro transportu paslauga užtikrina, kad jūsų produktai greitai pasieks tarptautines paskirties vietas, rūpestingai elgiamasi ir visą kelią sekant.

Tarptautinis ekspresas

Reikia skubių siuntų? Mūsų tarptautinė greitojo ryšio paslauga efektyviai pristato mažus ir vidutinius užsakymus, teikdama paslaugą nuo durų{0}}iki-su stebėjimu realiuoju laiku-, kad būtų ramu.

BENDRADARBIAVIMO PARTNERIS

Ieškome bendradarbiavimo partnerio savo veiklai plėsti.

Kaip su mumis bendradarbiauti?

Tiesiog pasidalykite savo reikalavimais, gaukite profesionalų sprendimą, patvirtinkite pavyzdžius ir mėgaukitės greita, patikima gamyba bei pristatymu visame pasaulyje - dirbti su mumis taip paprasta.

Mūsų adresas

Building 2, No{1}} Luxi 2nd Road, Liaobu Town, Dongguan City, Guangdong provincija, Kinija

Telefono numeris

+86 136 6257 9592

+86 135 1078 4550

El-paštas

manager01@greaterwire.com

DUK

Ar H07V-K gali būti naudojamas pakavimo mašinose?

H07V-K gali būti naudojamas kaip pakavimo mašinos skydo laidas stacionariuose valdymo gaubtuose ir apsaugotose įrangos dalyse. Atskiriems judantiems diržams, plovimo zonoms ir{3}}alyvos paveiktoms vietoms gali prireikti specialių tipų kabelių. GERITEL WIRE palaiko techninį paaiškinimą ir pavyzdžio patvirtinimą, kuris yra naudingas, kai skydų gamintojui prieš masinį užsakymą reikia patikrinti pašalinimo, maršruto ar gnybtų suderinamumą.

Ar H07V-K tinka konvejerio valdymo pultams?

Taip, konvejerio valdymo skydelio laidas yra tinkamas H07V-K pritaikymas, kai jis lieka stacionarios spintelės viduje arba apsaugotame maršrute. Lauko kabeliams, einantiems palei konvejerį, gali prireikti apvalkalo arba mechaniškai apsaugotos konstrukcijos. Platintojams GERITEL WIRE gali planuoti pakartotinį tiekimą pagal spalvą ir pakuotės formatą, todėl sandėlio atsargas būtų lengviau valdyti įvairiose klientų programose.

Ar H07V-K galima naudoti lygintuvo įrangoje?

H07V-K gali būti naudojamas kaip lygintuvo įrangos laidas tinkamoms apsaugotoms vidinėms jungtims tarp gnybtų, valdiklių ir pagalbinių komponentų. Patvirtinkite darbinę temperatūrą ir srovę, nes galios{3}}elektroninė įranga gali įkaisti. GERITEL WIRE taiko gaunamų-medžiagų ir gatavų{6}}produktų kokybės kontrolę ir gali aptarti turimus užsakytos konstrukcijos patikrinimo įrašus arba projekto dokumentaciją.

Ar H07V-K galima naudoti pramoniniuose maitinimo šaltiniuose?

Jis gali būti naudojamas kaipmaitinimo šaltinio vidinis laidastinkamoms fiksuotoms vidinėms grandinėms. Aukštos{1}}temperatūros vietos prie šilumos kriauklių, rezistorių ar transformatorių turėtų būti patikrintos pagal faktinę kabelio temperatūrą. Kai sertifikavimas yra svarbus, GERITEL WIRE gali patikrinti tikslią užsakyto produkto sertifikato apimtį, o ne pasikliauti bendru prekės ženklo{3} lygio patvirtinimo paraiška.
