1, pagrindinė apibrėžimas ir struktūrinė sudėtis
1.1AC 90 kabelis
„AC 90“ (šarvuotas kabelis 90 laipsnių C) yra aliuminio šarvuotas kabelis su popieriaus ar polimero izoliacijos sluoksniu tarp jo laidininkų .. Jis neapima papildomos žemės vielos, tačiau yra žemės paviršiaus kilpos dalis per kabelio šarvų sluoksnį {.. Jis paprastai naudojamas sausoje vietoje arba apsaugotose vietose .}}.
1.2MC kabelis
MC (metalo CAD) kabelis yra daugialypės laidininko kabelio tipas su metaliniu apvalkalu, paprastai apima izoliuotą įžeminimo vielą, kuri turi išsamesnę struktūrą ir yra tinkama sudėtingesnei ir veikiančiai aplinkai . MC metalo apklijavimo kabelis yra plačiai naudojamas pramoninėse, komercinėse ir gyvenamųjų namų statybos sistemose ir gali būti naudojamos sausoje, drėgėje ir net koroziniame dujų aplinkoje .}}}}}}}}}}.
2, AC 90 kabelio palyginimo lentelė irMC metalo plakiruotas kabelis
| Palyginkite TTEM | AC90 kabelis | MC kabelis |
| Vardas | Šarvuotas kabelis 90 laipsnių | Metalo plakiruotas kabelis |
| Šarvų tipas | Sujungtas aliuminio šarvai | Aliuminio ar plieno šarvai |
| Laidininko struktūra | Vario laidininkas arba aliuminio laidininkas | Vario laidininkas arba aliuminio laidininkas |
| Įžeminimo laido konfigūracija | Paprastai nėra nepriklausomo įžeminimo vielos, pasikliaujant šarvais kaip įžeminimo viela | Įskaitant nepriklausomą izoliuotą įžeminimo vielą |
| Operacijos temperatūra |
Maksimalus 90 laipsnių c | Iki 90 laipsnių C (taip pat yra 105 laipsnių C aukštos temperatūros modeliai) |
| Montavimo aplinka | Sausos ir saugomos vietos (pvz., Vidinės pakabintos lubos) | Sausos, drėgnos ir atviros vietos (tokios kaip grindys ir sienos) |
| Atsparumas mechaniniam šokui | stipresnis | Stipresnis, tinkamas ekspozicijai ir pramoninėms reikmėms |
| Atsparumo korozijai galimybė | silpnas | Pasirenkami modeliai su antikoroziniu išoriniu apsauginiu sluoksniu |
| Diegimo lankstumas | gerai | Geriau, labiau pritaikoma |
| Standartai | CSA C22.2 Ne . 51 | CSA C22.2 Ne . 51, ne . 230, UL 1569 |
| Žemės tęstinumo testavimo reikalavimai | Griežtesni (šarvų įžeminimo reikalavimai) | Nepriklausomą įžeminimo vielą lengva aptikti ir prižiūrėti |
| Tipiški taikymo scenarijai | Vidaus instaliacijos ir pakabintos lubos komerciniuose pastatuose | Pramoninės patalpos, gyvenamojo namo maitinimo šaltinis, įrangos prijungimas |
3, AC90 ir MC vielos struktūrinės kompozicijos analizė

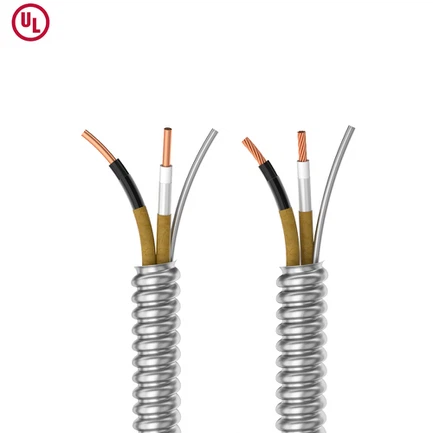

3.1 AC 90 vielos struktūra
Laidininkas: paprastai minkštas varis arba aliuminio laidininkas;
Izoliacijos sluoksnis: termoplastinis PVC arba XLPE medžiaga; Kaip T90 viela, RW90 viela
Izoliacijos sluoksnis: poliesterio juosta arba popieriaus sluoksnis;
Šarvų sluoksnis: aliuminio tarpusavyje besisukantys juostiniai šarvai;
Nėra nepriklausomo įžeminimo laido: šarvų sluoksnis taip pat yra įžeminimo kelias .
3.2 MC elektros vielaStruktūra
Laidininkas: vario arba aliuminio;
Izoliacinis sluoksnis: termoreaktavimas arba termoplastinė izoliacija, tokia kaip THHN viela, XHHW viela;
Užpildymo sluoksnis: naudojamas konstrukciniam stabilumui;
Šarvų sluoksnis: aliuminio arba plieno tarpusavio juosta;
Žemės viela: bent vienas žalias arba žalias/geltonai izoliuotas įžeminimo laidininkas .
4, Techninės veiklos palyginimas tarpAC90 vielairMC viela
4.1 Elektros veikimas
MC kabelis yra pranašesnis už AC 90 laidą, atsižvelgiant į įžeminimo tęstinumą ir elektros saugą dėl nepriklausomo įžeminimo vielos ., ypač esant didelio masto pramoninei elektros scenarijams, jis gali geriau patenkinti aukštesnius elektros saugos lygio reikalavimus .
4.2 Šiluminis našumas
Jie abu yra maždaug vienodi įvertintoje temperatūroje (90 laipsnių C), tačiau MC laidai gali pasirinkti aukštai temperatūrai atsparius 105 laipsnių C modelius pagal skirtingas izoliacines medžiagas, kurios yra tinkamos aukštesnėms šilumos apkrovos sritims .
4.3 Mechaninės savybės
MC elektros viela yra aprūpinti metaliniais šarvais, kurie turi stiprų atsparumą smūgiams ir yra tinkamas aplinkai, kurioms reikalingas veikiamas laidus arba gali paveikti išorinės jėgos . AC 90 kabeliai yra labiau tinkami aplinkai, turintiems mažesnius mechaninės apsaugos reikalavimus, pavyzdžiui, vamzdynus ir lubas .}.
5, montavimo metodas ir standartinės specifikacijos
5.1 Montavimo metodas
AC 90 kabelis: Paprastai naudojamas montavimui ir montavimui pakabinamose lubose, reikia atkreipti ypatingą dėmesį į įžeminimo jungties tęstinumą ir patikimumą .
MC kabelis: tinkamas įvairiems klojimo būdams, įskaitant veikiamą klojimą, palaidotą klojimą, sriegimą viduje ir naudojami ant išorinių sienų statybos, turinčios stiprų lankstumą .
5.2 Vykdymo standartai
AC 90 viela: atitinka Kanados standartinį CSA C22.2 Nr . 51;
MC WIRE: atitinka UL 1569, CSA C22 . 2 ne . 230, taip pat atitinka NEC (Nacionalinį elektros kodekso) taisykles dėl montavimo I ir II srityse.
6, „AC 90 Cable“ ir „MC Cable“ naudojimo aplinka ir tipinės pritaikymo
| taikymo aplinka | Rekomenduojamas kabelio tipas | Priežastis Aprašymas |
| Pakabintos lubos, sausa sritis | AC 90 kabelis | Mažos išlaidos, paprasta struktūra ir lengvas diegimas |
| Pramonės gamybos dirbtuvės | MC kabelis | MENTRAS VYRAS Nepriklausomas, saugus ir patikimas, atsparus korozijai |
| Medicinos/mokykla/laboratorija | MC kabelis | Reikia aukšto įžeminimo saugos ir lanksčių laidų |
| Laikinas maitinimo laidai | MC kabelis | Daugkartinio naudojimo ir labai atsparūs mechaniniams pažeidimams |
| Vidaus laidai butuose ar komercinėse vietose | AC 90 kabelis | Pagrįsta išlaidų kontrolė, kad patenkintų pagrindinius saugos poreikius |
| Drėgna ar cheminė aplinka | MC kabelis | (Anti korozijos modelis) apvalkalas yra atsparus cheminei korozijai ir tinka drėgnoms ir korozinėms vietoms |
7, AC90 vielos pranašumai ir trūkumai ir trūkumaiMC metalo plakiruotas kabelis
Privalumai ir trūkumaiAC 90 kabelis
pranašumas:
Mažos išlaidos;
Šarvų sluoksnis suteikia tam tikrą mechaninę apsaugą;
Lengvas montavimas;
Tinka sausai aplinkai daugelyje komercinių pastatų .
Trūkumai:
Jokios nepriklausomo įžeminimo laido, įžeminimo našumas priklauso nuo šarvų jungties;
Netinka drėgnai ar veikiančiai aplinkai;
Įžeminimo tęstinumo testavimas yra sudėtingas .
Privalumai ir trūkumaiMC kabelis
pranašumas:
Yra nepriklausomi įžeminimo laidininkai, aukštas saugumas;
Lankstus montavimas ir stiprus aplinkos pritaikymas;
Stiprus atsparumas korozijai ir mechaniniam poveikiui;
Atitinka kelis elektrinius ir statybos kodus .
Trūkumai:
Didelės išlaidos;
Svoris yra palyginti didelis, todėl reikia didesnės atraminės struktūros, kad būtų galima laidoti .
