Renkantis elektros kabelius konkrečioms reikmėms, aplinkos sąlygos vaidina lemiamą vaidmenį nustatant, kuris kabelio tipas yra tinkamiausias darbui. Tarp įvairių rinkoje esančių kabelių tipų oranžiniai apskriti kabeliai yra ypač žinomi dėl savo didelio matomumo, ilgaamžiškumo ir lankstumo, todėl jie tinka įvairioms pramonės šakoms. Šie kabeliai dažniausiai naudojami elektros paskirstymo, saugos grandinėse ir avarinėse sistemose ir dažnai atitinka griežtus standartus, tokius kaip SAA sertifikatas, Australijos standartai irAS/NZS 5000,1.
Tačiau, naudojant bet kokio tipo kabelį, svarbus aspektas yra jo gebėjimas efektyviai veikti skirtingomis aplinkos sąlygomis, įskaitant žemą temperatūrą. Žemos temperatūros aplinka gali kelti didelių iššūkių kabelių veikimui, pvz., gali sumažėti lankstumas, trapumas ar izoliacijos pablogėjimas. Tai kelia klausimą: ar oranžinį apskritą kabelį galima naudoti žemos temperatūros aplinkoje?
Šiame straipsnyje mes išnagrinėsime oranžinių apskritų kabelių tinkamumą žemos temperatūros aplinkoje, analizuosime jų konstrukciją, medžiagas, veikimo standartus ir temperatūros įvertinimus. Be to, išnagrinėsime tokių veiksnių kaip izoliacijos tipas, aplinkos įtempimas ir atitikimas pramonės standartams, pvz., SAA sertifikatas, Australijos standartas ir AS/NZS 5000.1, svarbą nustatant jų gebėjimą veikti šaltoje aplinkoje.
Kas yraOranžiniai žiediniai kabeliai?
Prieš gilinantis į oranžinių žiedinių kabelių veikimo žemos temperatūros sąlygomis specifiką, būtina suprasti, kas yra šie kabeliai ir kam jie dažniausiai naudojami. Oranžinį apskritą kabelį paprastai sudaro keli pagrindiniai komponentai:
Dirigentai: centrinė kabelio dalis, kuria teka elektros srovė. Laidininkai paprastai yra pagaminti iš vario arba aliuminio, o varis yra labiau paplitęs pasirinkimas dėl jo geresnio elektros laidumo.
Izoliacija: Aplink laidininką yra izoliacinė medžiaga, kuri apsaugo nuo trumpųjų jungimų ir užtikrina saugų elektros perdavimą. Izoliacinės medžiagos gali būti įvairios, dažniausiai pasirenkamos PVC, XLPE ir gumos.
Ekranavimas ir šarvojimas: Kai kuriuose kabeliuose yra papildomas ekranavimas, paprastai metalinio sluoksnio, pavyzdžiui, aliuminio folijos arba varinės vielos, pavidalu, kuris apsaugo kabelį nuo elektromagnetinių trukdžių (EMI) ir užtikrina mechaninę apsaugą.
Išorinė striukė:Išorinis kabelio sluoksnis, paprastai pagamintas iš tokių medžiagų kaip PVC, TPE arba guma, apsaugo nuo fizinių pažeidimų, drėgmės, UV spinduliuotės ir kitų aplinkos veiksnių. Išskirtinė oranžinė spalva dažnai naudojama didelio matomumo tikslais, ypač saugos požiūriu svarbiose sistemose.

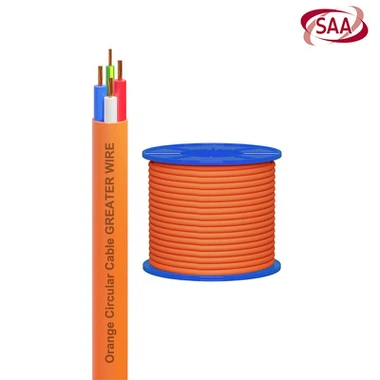

Oranžiniai apskriti kabeliai skirti įvairioms reikmėms, įskaitant energijos perdavimą, avarinį apšvietimą, saugos grandines ir pramoninę įrangą. Jie mėgstami aplinkoje, kurioje svarbus geras matomumas, lankstumas ir ilgaamžiškumas.
Kaip žema temperatūra veikia kabelius
Žemos temperatūros aplinka gali turėti didelės įtakos elektros kabelių veikimui. Esant dideliam šalčiui, kabeliai gali susidurti su įvairiais iššūkiais, įskaitant:
1. Sumažintas lankstumas
Viena iš dažniausiai pasitaikančių problemų, susijusių su kabeliais, kuriuos veikia žema temperatūra, yra sumažėjęs lankstumas. Kai izoliacinės medžiagos atšąla, jos linkusios kietėti, todėl kabelis gali būti sunkiai sulenkiamas ar manevruojamas. Tai ypač problemiška įrenginiuose, kur kabelis turi būti nutiestas per ankštas vietas arba aplink kliūtis. Ypatingais atvejais kabelis gali tapti toks standus, kad lenkdamas gali įtrūkti arba lūžti, o tai gali sukelti žalą arba gedimą.
2. Trapumas ir įtrūkimai
Itin šaltomis sąlygomis tam tikros kabeliuose naudojamos medžiagos, ypač PVC ir guma, gali tapti trapios. Dėl to jie labiau linkę įtrūkti ar lūžti, o tai gali pakenkti kabelio izoliacijai ir konstrukcijos vientisumui. Tai kelia susirūpinimą bet kokiam įrenginiui, kuriam reikalingas kabelis, kad išlaikytų savo mechanines savybes ir elektrines savybes.
3. Sumažintas izoliacijos atsparumas
Šalta temperatūra taip pat gali turėti įtakos kabelio izoliacijos varžai. Temperatūrai nukritus, izoliacinės medžiagos gali prarasti dalį savo efektyvumo, todėl padidėja izoliacijos gedimo ar trumpojo jungimo tikimybė. Tai gali būti rimta saugos problema, ypač grandinėse, kurioms reikalingas nuolatinis ir patikimas veikimas.
4. Kondensacijos ir drėgmės pažeidimai
Šaltoje aplinkoje ant kabelių gali susidaryti kondensatas, ypač kai jie perkeliami tarp kraštutinių temperatūrų (pvz., iš šildomos vidaus aplinkos į nešildomą lauko erdvę). Ši drėgmė gali prasiskverbti į kabelį ir pažeisti izoliaciją, o tai gali sukelti elektros gedimus arba trumpąjį jungimą. Drėgmei atsparios medžiagos ir vandeniui atsparios striukės yra būtinos norint sumažinti šią riziką.
Kaip oranžiniai žiediniai kabeliai veikia žemos temperatūros aplinkoje
1. Izoliacinės medžiagos ir temperatūros rodikliai
Oranžinių žiedinių kabelių atsparumas temperatūrai labai priklauso nuo naudojamos izoliacinės medžiagos tipo. Skirtingų izoliacinių medžiagų temperatūrų diapazonas skiriasi, o šių medžiagų savybių supratimas yra labai svarbus norint nustatyti, ar oranžinis apskritas kabelis tinka žemos temperatūros aplinkai.
PVC izoliacija: PVC yra viena iš dažniausiai naudojamų izoliacinių medžiagų kabeliams. Nors jie yra labai patvarūs ir ekonomiški, PVC izoliuotų kabelių temperatūros diapazonas paprastai yra nuo -15 laipsnio iki 70 laipsnių nuolatiniam veikimui. Šaltoje aplinkoje PVC gali tapti standus ir trapus, todėl jis mažiau tinkamas ekstremalioms žemos temperatūros sąlygoms. Tačiau PVC dažnai naudojamas vidutinio šalto klimato sąlygomis arba aplinkoje, kurioje minimalus užšalimo temperatūros poveikis.
XLPE izoliacija: Kryžminis polietilenas (XLPE) pasižymi geresnėmis savybėmis šaltomis sąlygomis, palyginti su PVC. XLPE kabeliai yra žinomi dėl didelio lankstumo ir atsparumo ekstremalioms temperatūroms, jų veikimo diapazonas yra nuo -40 laipsnio iki 90 laipsnių. XLPE paprastai yra atsparesnis šaltai temperatūrai nei PVC, todėl jis yra geresnis pasirinkimas žemos temperatūros aplinkoje. Dėl to jis tinkamas naudoti šaltose pramoninėse aplinkose arba lauko vietose, kuriose yra šalčio.
Guminė izoliacija: Gumos pagrindu pagamintos izoliacinės medžiagos, tokios kaip EPDM (etileno propileno dieno monomeras) ir SBR (stireno-butadieno guma), gali būti labai lanksčios net ir šaltesnėmis sąlygomis. Šios medžiagos dažnai naudojamos lanksčiuose kabeliuose, skirtuose aplinkai, kur reikalingas didelis lankstumas, net esant žemai temperatūrai. Guminė izoliacija paprastai vertinama iki -40 laipsnių temperatūros ir gali išlaikyti savo lankstumą bei našumą esant užšalimo sąlygoms.
Labai žemoje temperatūroje gali prireikti kabelių su silikoninės gumos izoliacija, kuri gali atlaikyti iki -60 laipsnių temperatūrą. Šie kabeliai yra specialiai sukurti naudoti ypač šaltoje aplinkoje, pavyzdžiui, lauko instaliacijose arktiniame klimate.
2. Išorinė striukė ir atsparumas aplinkai
Oranžinio apvalaus kabelio išorinis apvalkalas atlieka svarbų vaidmenį apsaugant vidinius kabelio komponentus nuo aplinkos žalos, įskaitant drėgmę, dilimą ir UV spinduliuotę. Išorinėms striukėms dažniausiai naudojamos tokios medžiagos kaip PVC, TPE (termoplastinis elastomeras) ir guma.
PVC striukės: Nors PVC yra patvarus ir atsparus daugeliui aplinkos įtempių, jis gali tapti trapus žemoje temperatūroje, ypač esant dideliam šalčiui. Dėl to išorinis apvalkalas gali įtrūkti ir padidėti drėgmės patekimo rizika. TPE ir guminiai apvalkalai yra lankstesni ir patvaresni šaltomis sąlygomis, palyginti su PVC, ir jie dažnai naudojami kabeliams, veikiamiems šalčio.
Atsparumas drėgmei: Tais atvejais, kai kabelis yra veikiamas šalto ir drėgno poveikio, kabeliai su drėgmei atspariais apvalkalais yra būtini. Vandeniui atsparios medžiagos padeda išvengti vandens patekimo į kabelį, o tai gali sugadinti izoliaciją arba laidininkus. EPDM ir guminiai apvalkalai dažniausiai naudojami lauko ir pramoniniams kabeliams šaltoje aplinkoje.
3. Lankstumas šaltoje aplinkoje
Kaip minėta anksčiau, dėl žemos temperatūros kabeliai gali tapti standūs, todėl juos sunkiau dirbti ir montuoti. Lankstūs kabeliai yra būtini aplinkoje, kur kabeliai turi būti sulenkti arba nutiesti aplink kliūtis. Suvytieji laidų kabeliai, pvz., oranžiniai apskriti kabeliai, paprastai suteikia daugiau lankstumo nei kietųjų laidų kabeliai, o tai yra pranašumas šaltoje aplinkoje. Be to, kabeliai su gumos izoliacija arba TPE apvalkalu yra linkę išlaikyti geresnį lankstumą esant žemai temperatūrai, palyginti su kabeliais su PVC izoliacija.
4. Standartų ir sertifikatų laikymasis
Oranžinių apskritų kabelių veikimą žemos temperatūros aplinkoje galima užtikrinti pasirinkus tam tikrus saugos standartus ir eksploatacinių savybių sertifikatus atitinkančius laidus. Australijoje ir Naujojoje Zelandijoje kabeliai turi atitikti standartus, tokius kaip SAA sertifikatas, Australijos standartai ir AS/NZS 5000.1, kurie reglamentuoja kabelių projektavimą, konstravimą ir saugos bei veikimo bandymus.

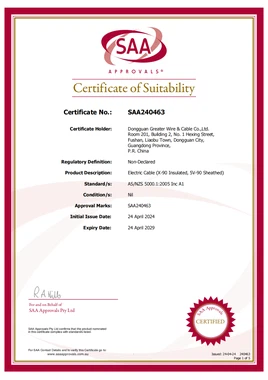

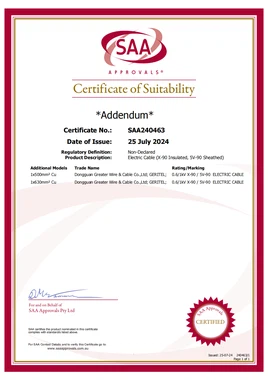

SAA sertifikatas: SAA sertifikatas užtikrina, kad kabelis buvo išbandytas ir atitinka atitinkamus saugos standartus, įskaitant atsparumo temperatūrai standartus.
Australijos standartai: Australijos standartas nustato elektros kabelių veikimo reikalavimus, įskaitant jų temperatūros įvertinimus ir medžiagų savybes.
AS/NZS 5000,1: Šiame standarte pateikiamos gyvenamosiose ir komercinėse patalpose naudojamų kabelių projektavimo ir konstrukcijos gairės, užtikrinančios, kad jie būtų saugūs ir patikimi įvairiose temperatūrose.
Pasirinkę šiuos standartus atitinkančius kabelius, vartotojai gali užtikrinti, kad jų oranžiniai apskriti kabeliai patikimai veiks žemos temperatūros sąlygomis ir atitiks reikiamus saugos ir veikimo kriterijus.
