Renkantis elektros laidus komerciniams, pramoniniams ar infrastruktūros projektams, temperatūros įvertinimas yra vienas iš svarbiausių parametrų, turinčių įtakos saugai, atitikčiai ir ilgalaikiam{0}}patikimumui. Tai ypač pasakytina apieMC kabelis (metaliniu apvalkalu), kuris plačiai naudojamas visoje Šiaurės Amerikoje ir tarptautinėse rinkose elektros paskirstymui ir šakų grandinėms.
Dažnas inžinierių, rangovų ir pasaulinių pirkėjų keliamas klausimas yra:
Ar MC kabelio temperatūros rodikliai skiriasi sausoje ir drėgnoje aplinkoje?
Trumpas atsakymas yrataip - tai gali, tačiau norint pateikti išsamų paaiškinimą, reikia aiškiai suprasti MC kabelio konstrukciją, laidininkų izoliacijos tipus ir tai, kaip elektros kodai apibrėžia sausas ir drėgnas vietas.
Kodėl temperatūros įvertinimai svarbūsMC kabelis
Elektros kabelio temperatūros įvertinimas apibrėžiamaksimali leistina laidininko darbinė temperatūranormaliomis sąlygomis. Šios ribos viršijimas gali sukelti:
Izoliacijos pablogėjimas
Sumažintas tarnavimo laikas
Padidėjęs gaisro pavojus
Kodekso pažeidimai
UžMC laidas, temperatūros įvertinimas tiesiogiai veikia:
Leidžiama talpa (dabartinė{0}}laida)
Montavimo patvirtinimas pagal NEC ir UL standartus
Tinka naudoti sausose, drėgnose arba šlapiose vietose
Norint užtikrinti saugią ir reikalavimus atitinkančią įrangą, būtina suprasti, kaip keičiasi temperatūros įvertinimai, atsižvelgiant į aplinkos sąlygas.
Kas yra temperatūros įvertinimas elektros kabeliuose?
Kabelio temperatūros įvertinimo apibrėžimas
Kabelio temperatūros įvertinimas nurodomaksimali laidininko temperatūraizoliacijos sistema gali atlaikyti nuolatinį eksploatavimą neprarandant našumo.
Svarbu atkreipti dėmesį:
Temperatūros įvertinimas taikomaslaidininko izoliacijao ne metaliniai šarvai
Paprastai manoma, kad aplinkos temperatūra yra30 laipsnių (86 laipsnis F)pagal NEC standartus
Kodėl aplinka turi įtakos temperatūros rodikliams
Aplinkos sąlygos turi įtakos, kaip efektyviai šiluma išsisklaido iš kabelio. Veiksniai:
Oro cirkuliacija
Drėgmės buvimas
Aplinkinių medžiagų šilumos laidumas
Drėgnoje aplinkoje izoliacinės medžiagos yra veikiamos drėgmės, kuri gali sumažinti jų šilumines ir dielektrines savybes, nebent jos specialiai sukurtos tokioms sąlygoms.
Pagrindinė konstrukcijaMC kabelisir temperatūros našumas

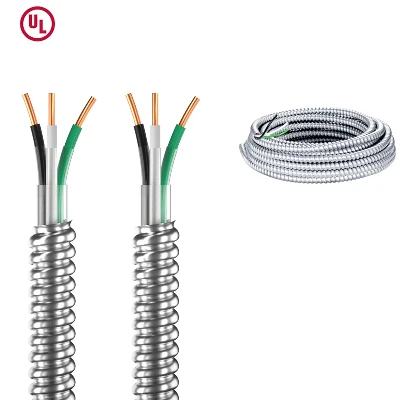

Tipinė MC kabelio struktūra
StandartasMC kabelissusideda iš:
Variniai arba aliuminio laidininkai
Atskirų laidų izoliacija (THHN, THWN-2, XHHW-2 ir kt.)
Įrangos įžeminimo laidininkas arba jungiamoji juosta
Užblokuoti metaliniai šarvai (aliuminio arba plieno)
Taimetalu dengtas kabeliskonstrukcija užtikrina mechaninę apsaugą ir įžeminimo tęstinumą, betnenustato temperatūros laipsnio.
Izoliacijos vaidmuo nustatant MC laidų temperatūros rodiklius
Temperatūros našumasMC laidasbeveik visiškai priklauso nuolaidininkams pritaikytos izoliacijos tipas.
Pagrindinis išsinešimas:
MC kabelis neturi vieno universalaus temperatūros įvertinimo -, izoliacija turi.
Ar MC kabelis turi skirtingus temperatūros rodiklius sausose ir šlapiose vietose?
Taip, MC kabelis gali turėti skirtingus temperatūros įvertinimus sausoje ir drėgnoje aplinkoje, priklausomai nuo laidų izoliacijos tipo.
Tas pats MC kabelio mazgas gali būti įvertintas:
90 laipsnių sausose vietose
75 laipsnių arba 90 laipsnių drėgnose vietose, priklausomai nuo izoliacijos
MC kabelio temperatūros įvertinimai sausose vietose
Kas laikoma sausa vieta?
NEC teigimu, sausa vieta yra teritorijapaprastai nėra veikiamas drėgmės ar drėgmės, pvz.:
Interjero biuro patalpos
Komerciniai pastatai su klimato kontrole
Elektros patalpos be kondensato
Tipiški temperatūros rodikliai sausoje aplinkoje
Sausose vietose MC kabelis dažniausiai naudoja:
THHN izoliacija:
Įvertintas90 laipsnių (sausas)
XHHW arba XHHW-2 izoliacija:
Įvertintas90 laipsnių (sausas)
Tai leidžia didesnes talpos vertes, jei tai leidžia terminalo ir įrangos įvertinimai.
MC kabelio temperatūros įvertinimai drėgnose vietose
Kas yra šlapia vieta?
NEC apibrėžia drėgną vietą kaip sritį, kuriai taikoma:
Prisotinimas vandeniu
Skysčių poveikis
Nuolatinė arba pertraukiama drėgmė
Pavyzdžiai:
Požeminiai įrenginiai
Parkavimo garažai
Lauke atviros zonos
Didelės{0}}drėgmės mechaninės patalpos
Temperatūros rodikliai drėgnoje aplinkoje
Drėgnose vietose izoliacijos efektyvumas tampa labai svarbus:
THHN izoliacija
Paprastaiapribota iki 75 laipsnių drėgnose vietose
THWN-2 izoliacija
Įvertintas90 laipsnių tiek sausoje, tiek drėgnoje vietoje
XHHW izoliacija
75 laipsnių drėgnumo
XHHW-2 izoliacija
90 laipsnių drėgna
Todėl gali būti MC kabelis, kuriame naudojami THHN laidininkaiskirtingų temperatūrų įvertinimai, priklausomai nuo to, ar aplinka sausa ar drėgna.
Įprasti izoliacijos tipai, naudojamiMC kabelis
THHN / THWN-2
THHN:
90 laipsnių sausas
75 laipsnių drėgnumo
THWN-2:
90 laipsnių sausas
90 laipsnių drėgna
THWN-2 dažnai pirmenybė teikiama MC laidui, naudojamam mišrioje ar neapibrėžtoje aplinkoje.
XHHW / XHHW-2
XHHW:
90 laipsnių sausas
75 laipsnių drėgnumo
XHHW-2:
90 laipsnių sausas
90 laipsnių drėgna
XHHW-2 izoliacija užtikrina puikų atsparumą drėgmei ir karščiui sudėtingoms reikmėms.
Kaip pasirinkti tinkamą MC kabelį sausai ir drėgnai aplinkai
Pagrindiniai atrankos klausimai
Ar NEC įrenginys priskiriamas drėgnoms vietoms?
Ar reikalinga THWN-2 arba XHHW-2 izoliacija?
Ar tikimasi aukštesnės aplinkos temperatūros?
Kokie yra terminalo temperatūros rodikliai?
Praktinės rekomendacijos
Sausas, patalpų įrengimas → THHN arba XHHW priimtinas
Drėgna arba mišri aplinka → THWN-2 arba XHHW-2 labai rekomenduojama
Ilgalaikis{0}}patikimumas → Rinkitės 90 laipsnių izoliaciją tiek sausose, tiek drėgnose vietose
MC striukės kabelis ir temperatūros rodikliai
Ne{0}}metalinės išorinės striukės pridėjimas pagerina:
Atsparumas drėgmei
Apsauga nuo korozijos
Montavimo ilgaamžiškumas
Tačiauapvalkalas nepadidina laidininko temperatūros.
Temperatūros našumą lemiaMC laidų izoliacija.
MC kabelis gali turėti skirtingus temperatūros įvertinimus sausoje ir drėgnoje aplinkoje -, o skirtumas yra tikras, svarbus ir pagrįstas kodu-.
Pagrindinis veiksnys yralaidininko izoliacijos tipaso ne metaliniai šarvai. Šio skirtumo supratimas leidžia inžinieriams ir pirkėjams:
Pasirinkite suderinamąmetalu dengtas kabelis
Užtikrinkite saugius talpos skaičiavimus
Prailginti tarnavimo laiką
Venkite brangaus pertvarkymo ar patikrinimo klaidų
Tinkamai pasirinkus ir sumontavus,MC kabelis išlieka vienu patikimiausių ir universaliausių laidų sprendimų šiuolaikinėse elektros sistemose.
