Kuriant saulės energijos sistemas dažnai kyla klausimas, ar 4 mm² saulės kabelis gali valdyti elektros energiją. Tinkamas supratimas užtikrina sistemos efektyvumą, apsaugo nuo perkaitimo ir saugos pavojų. Šiame straipsnyje mes išnagrinėsime veiksnius, lemiančius 4 mm² saulės kabelio (taip pat vadinamo saulės laidu) galią, kaip apskaičiuoti jo talpą ir tinkamo kabelio pasirinkimo saulės energijos įrenginiuose svarbą.
Kas yra saulės kabelis?

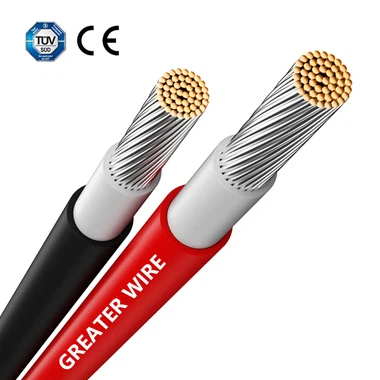

Saulės kabelis arba saulės laidas yra specializuotas elektros kabelis, skirtas naudoti fotovoltinėse (PV) sistemose. Jis jungia saulės baterijas su keitikliais, baterijomis ir kitais komponentais, perduodamas saulės masyvo generuojamą elektros energiją.
Pagrindinės saulės kabelių savybės:
Atsparumas UV spinduliams:Sukurtas ilgalaikiam saulės spindulių poveikiui lauke.
Aukštos įtampos tolerancija:Gali dirbti iki 1500 V nuolatinės srovės šiuolaikinėse sistemose.
Patvarumas:Atsparus temperatūros svyravimams, vandeniui ir mechaniniam poveikiui.
Bendrieji saulės kabelių standartai apima H1Z2Z2-K ir PV1-F, kurie užtikrina saugumą ir našumą PV įrenginiuose.
4 mm² saulės kabelių srovės perdavimo talpa
Saulės kabelio srovės pralaidumas yra kritinis veiksnys, lemiantis, kiek elektros energijos jis gali atlaikyti. Pralaidumas (didžiausia srovė, kurią kabelis gali saugiai nešti) priklauso nuo:
Medžiaga:Paprastai saulės kabeliuose naudojamas alavuotas varis, kuris pasižymi puikiu laidumu ir atsparumu korozijai.
Montavimo sąlygos:Kabeliai, sumontuoti atvirame ore, geriau išsklaido šilumą nei įkasti ar surišti.
Aplinkos temperatūra:Aukštesnė temperatūra sumažina kabelio pralaidumą.
Įtampos kritimas:Dideliais atstumais įtampos praradimas gali turėti įtakos veikimui, todėl reikia storesnių kabelių.
Standartinio 4 mm² saulės kabelio tipinės talpos vertės yra šios:
H1Z2Z2-K:Iki 55A (aplinkos temperatūra 30 laipsnių, instaliacija po atviru dangumi).
PV1-F:Iki 44A (tos pačios sąlygos).
4 mm² kabelio galios (kW) apskaičiavimas
Galią galima apskaičiuoti pagal formulę:
Galia (kW)=Įtampa (V) × srovė (A)÷1000
Pavyzdžiui:
4 mm² saulės kabelis, kurio talpa 55 A ir veikiantis 1000 V nuolatine įtampa, gali valdyti:
1000 V × 55 A÷1000=55 kW
Jei tas pats kabelis veikia esant 500 V nuolatinei įtampai:
500 V × 55 A÷1000=27,5 kW
Taigi, galios talpa tiesiogiai priklauso nuo sistemos įtampos.
Kabelio pasirinkimą įtakojantys veiksniai
Sistemos įtampa ir srovė:
Darbinė įtampa ir srovė nustato reikiamą kabelio dydį. Didelės srovės sistemoms gali prireikti didesnių skerspjūvio plotų, kad būtų išvengta per didelės šilumos susidarymo.
Atstumas ir įtampos kritimas:
Įtampos kritimas yra dažnas iššūkis PV sistemose, ypač dideliais atstumais. Norėdami sumažinti energijos nuostolius, įsitikinkite, kad įtampos kritimas yra mažesnis nei 3%. Jei kabelis eina ilgiau, apsvarstykite galimybę padidinti kabelio dydį arba naudoti aukštesnės įtampos sistemas.
Aplinkos sąlygos:
Didelis karštis, UV spinduliai arba drėgmė gali pažeisti kabelius. Pasirinkite saulės kabelius, atitinkančius standartus, pvz., H1Z2Z2-K, kad jie veiktų atšiaurioje aplinkoje.
Saugos standartai:
Atitiktis standartams, tokiems kaip IEC 62930, užtikrina, kad kabelis yra atsparus ugniai, mažai dūmų ir be halogenų, o tai pagerina sistemos saugumą.
Saulės ir įprastų elektros kabelių palyginimas
Saulės kabeliai yra specialiai sukurti fotovoltinėms sistemoms ir turi pranašumų, palyginti su įprastais elektros kabeliais:
| Funkcija | Saulės kabelis | Įprastas elektros laidas |
|---|---|---|
| Atsparumas UV spinduliams | Taip | Nr |
| Įtampos diapazonas | Iki 1500V DC | Paprastai 220 V-600V kintamoji srovė |
| Atsparumas temperatūrai | Platesnis diapazonas (nuo -40 laipsnio iki +120 laipsnio) | Ribotas (nuo -10 laipsnio iki +70 laipsnio) |
| Standartai | H1Z2Z2-K, PV1-F | Bendrieji elektros standartai (pvz., IEC 60227) |
Naudojant įprastus kabelius saulės energijos įrenginiams gali sumažėti efektyvumas, greitesnis degradavimas ir pavojus saugumui.
Praktiški dėklai 4 mm² saulės kabeliams
Gyvenamosios sistemos:
5 kW sistemos, veikiančios esant 1000 V nuolatinei įtampai, srovė yra apie 5 A. Šiai apkrovai atlaikyti daugiau nei pakanka 4 mm² kabelio.
Komerciniai įrengimai:
50 kW sistemoje keliose lygiagrečiose matricose gali būti naudojami 4 mm² kabeliai atskiroms stygoms prijungti prie keitiklio.
Ne tinklo programos:
Jei naudojate žemesnę įtampą (pvz., 48 V DC) išjungties tinklo sistemas, įsitikinkite, kad srovė neviršija kabelio galios.
Tinkamo dydžio saulės laidų naudojimo pranašumai
Padidintas efektyvumas:
Sumažinus pasipriešinimą ir įtampos kritimą, daugiau energijos pasiekia apkrova arba akumuliatoriaus saugykla.
Padidintas saugumas:
Tinkamas dydis apsaugo nuo perkaitimo, sumažina gaisro pavojų ir prailgina kabelio tarnavimo laiką.
Teisės aktų laikymasis:
Standartų, pvz., H1Z2Z2-K, laikymasis užtikrina vietinių elektros kodeksų ir taisyklių laikymąsi.
Dažnos klaidos renkantis saulės kolektorių kabelį
Mažo dydžio kabeliai:
Naudojant nepakankamos talpos kabelį, gali perkaisti ir sumažėti efektyvumas.
Įtampos kritimo nepaisymas:
Dideliais atstumais maži kabeliai gali sukelti didelių energijos nuostolių.
Ne saulės kabelių naudojimas:
Įprastiems elektros kabeliams trūksta PV sistemoms reikalingų patvarumo ir saugos savybių.
