RHW-2 kabelio fotovoltinėje laidoje montavimo būdai

Sparčiai vystantis fotovoltinės (PV) pramonei, saulės energijos sistemų elektros laidų reikalavimai tapo vis griežtesni. Kabeliai turi ne tik efektyviai tiekti srovę, bet ir atlaikyti aukštą temperatūrą, drėgmę, UV spindulių poveikį ir užtikrinti ilgalaikį stabilų{1}} veikimą. Tarp įvairių kabelių tipų,RHW-2 laidaipasirodė kaip idealus PV laidų pasirinkimas dėl puikaus atsparumo karščiui, apsaugos nuo drėgmės ir lanksčių montavimo savybių. Šiame straipsnyje sistemingai paaiškinami RHW-2 kabelių įrengimo būdai fotovoltinėse sistemose, analizuojamos jų eksploatacinės savybės ir palyginamos su dažniausiai naudojamais kabeliais, tokiais kaip THW, XHHW-2, RHW ir UL 4703, pateikiant projektavimo, konstravimo ir priežiūros gaires.

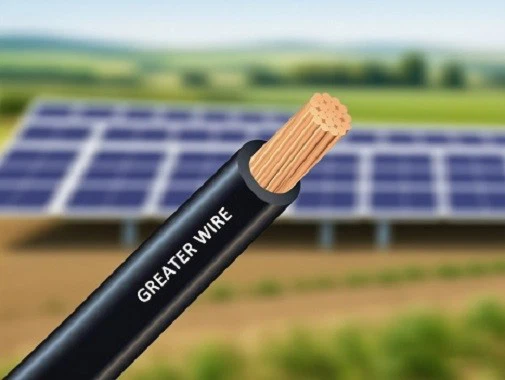

ApžvalgaRHW-2 kabeliai

RHW-2 kabeliai yratermoplastine izoliacija,{0}}atsparūs drėgmei laidaitinka montuoti tiek drėgnoje, tiek sausoje aplinkoje. Pagrindinės jų savybės:

Struktūra

• Dirigentas: didelio{0}}laidumo vario šerdis, atitinkanti UL standartus, užtikrinanti mažą atsparumą ir stabilų perdavimą dideliais atstumais.
• Izoliacija: karščiui-atspari PVC izoliacija, įvertinta iki 90 laipsnių, pasižyminti atsparumu drėgmei, antipirenui ir cheminei korozijai.
• Striukė(pasirenkama): naudojant lauke, gali būti naudojamos UV{0}}atsparios striukės, kad pailgėtų jų tarnavimo laikas.

Programos

• Sujungimas tarp PV modulių (nuoseklios ir lygiagrečios grandinės)
• Laidai tarp inverterių ir kombainerių dėžių
• Stogo PV sistemos komerciniams ir pramoniniams pastatams
• Antžeminiai-PV elektrinių įrenginiai

Specifikacijos

RHW-2 kabeliai yra nuo 12AWG iki 500MCM, atitinkantys įvairius srovės įvertinimus ir projekto skales.

RHW-2 kabelio montavimo būdai

Pasiruošimas montavimui-

• Svetainės apklausa: Patvirtinkite laidų kelius, įrengimo aplinką (viduje, lauke, po žeme, ant stogo) ir apskaičiuokite reikiamus ilgius bei lenkimo spindulius.
• Įrankiai ir medžiagos: Vielos nuėmikliai, presavimo įrankiai, kabelių atramos, spaustukai, izoliacinė juosta.
• Kabelio apžiūra: Prieš montuodami įsitikinkite, kad nėra pažeidimų, senėjimo ar izoliacijos defektų.

Laidų sujungimo būdai

RHW-2 kabeliai palaiko kelis montavimo būdus:

• Atviras įrengimas: Tinka stogo lentynoms arba kabelių loveliams; leidžia lengvai tikrinti ir prižiūrėti.
• Paslėptas montavimas: Įterptas į sienas arba vamzdžius; mažiau matomas, tačiau reikia atidžiai stebėti lenkimo spindulį ir šilumos kaupimąsi.
• Magistralinis kanalas / kanalas: Idealiai tinka didelėms PV elektrinėms, naudojant metalinius arba PVC kanalus, apsaugančius kabelius nuo išorinių pažeidimų.

Lenkimas ir tvirtinimas

1. Minimalus lenkimo spindulys: Paprastai 6–12 kartų didesnis už išorinį kabelio skersmenį; apsaugo nuo izoliacijos pažeidimo.

2. Saugumo intervalai: Horizontalūs laidai kas 1,0–1,5 m; vertikalios laidos kas 1,5–2,0 m.

3. Paramos pasirinkimas: atramas rinkitės pagal kabelio svorį ir ilgį, kad užtikrintumėte ilgalaikį stabilumą-.

Terminalo prijungimo būdai

• Suspaudimo gnybtai: naudokite UL{0}}sertifikuotus varinius gnybtus, kad užtikrintumėte patikimą ryšį.
• Apsauga nuo karščio susitraukimo: Uždėkite termiškai susitraukiančius vamzdelius, kad apsaugotumėte gnybtus nuo drėgmės ir dulkių.
• Ženklinimas ir valdymas: Aiškus kiekvieno kabelio numeravimas supaprastina priežiūrą ir operacijas.

Sauga ir priežiūra

• Temperatūros stebėjimas: Apsaugokite nuo ilgalaikio perkaitimo ant stogo įrengtų įrenginių.
• Hidroizoliacija: Užtikrinkite, kad lauko arba požeminiai gnybtai būtų atsparūs vandeniui.
• Eilinis patikrinimas: Reguliariai tikrinkite, ar kabelių paviršiai nepažeisti, pasenę ar laisvi.

Palyginimas suRHW-2su kitais įprastais kabeliais

Analizė:

• RHW-2 derina atsparumą karščiui, apsaugą nuo drėgmės ir lankstumą, todėl idealiai tinka įvairioms PV aplinkoms.
• Palyginti su THW, RHW-2 veikia geriau drėgnomis sąlygomis.
• Palyginti su XHHW-2, RHW-2 pasižymi panašiu našumu, didesne specifikacijų įvairove ir lanksčiu montavimu.
• UL 4703 tinka griežtai UL-sertifikuotiems projektams, tačiau RHW-2 teikia ekonomiškus sprendimus bendriems PV projektams.

RHW-2 kabelisPrivalumai projektams

• Aukštos-kokybės UL-sertifikuoti produktai

„Dongguan Greater Wire & Cable Co., Ltd.“ specializuojasi UL-sertifikuotų laidų ir kabelių gamyboje ir siūlo platų produktų asortimentą, įskaitantTHHN, THW, MC kabelis, kintamosios srovės kabelis, užtikrinant ilgalaikį saugą ir patikimumą foto{0}}projektuose.

• Atitinka Amerikos rinkos standartus

RHW-2 kabeliai atitinka UL standartus ir atitinka Šiaurės ir Pietų Amerikos elektros kodeksus, garantuojančius projekto atitiktį įvairiose šalyse.

• Visas specifikacijų asortimentas

Nuo 12AWG iki 500MCM, RHW-2 patenkina mažų ant stogo PV sistemų ir didelių antžeminių elektrinių elektros instaliacijos poreikius, taip sumažinant pirkimo sudėtingumą ir projekto sąnaudas.

• Greitas pristatymas

Su visa gamybos ir logistikos sistema, įmonė palaiko tiek mažus, tiek didelius užsakymus, užtikrindama, kad būtų laikomasi projektų grafikų.

• Profesionalios pagalbos paslaugos

Galimas techninis palaikymas, padedantis pasirinkti kabelį, montuoti ir po{0}}parduoti, užtikrinant sklandų projekto užbaigimą.

• Didelė tarptautinė patirtis

Turėdama ilgametę gamybos ir eksporto patirtį, įmonė bendradarbiauja su klientais visame pasaulyje, tiekdama stabilų kabelių tiekimą užsienio PV projektams.

• Sertifikuoti ir patikimi produktai

RHW-2 kabeliai yra sertifikuoti UL, garantuojantys medžiagų kokybę, našumą ir saugumą.

• Pritaikomos parinktys

Pritaikomos parinktys apima medžiagas, specifikacijas, ilgį, spalvą, našumą, ženklinimą ir pakuotę, atitinkančią konkrečius projekto reikalavimus.

Praktinio taikymo pavyzdžiai

1.Stogo PV sistemos: RHW-2 6AWG–1/0AWG, naudojamas modulio-su-kombinacinės dėžės jungtims, todėl lankstus montavimas ir mažesnės priežiūros išlaidos.

2. Antžeminės-PV gamyklos: RHW-2 500MCM valdo didelės-srovės centralizuotą paskirstymą ir puikų atsparumą oro sąlygoms.

3. Inverterio ir kombinatoriaus dėžutės laidai: RHW-2 užtikrina patikimas gnybtų jungtis, aiškų ženklinimą ir efektyvias operacijas.

Diegimo patarimai ir geriausia praktika

1. Pasirinkite tinkamą matuoklį: pasirinkite tinkamą AWG dydį, atsižvelgdami į apkrovos srovę, atstumą ir aplinką.

2. Valdykite lenkimo spindulį: Apsaugokite nuo izoliacijos pažeidimo ir prailginkite kabelio tarnavimo laiką.

3. Išlaikykite tinkamus tvirtinimo intervalus: Užtikrinkite ilgalaikį-stabilumą ir išvengsite atsilaisvinimo ar vibracijos pažeidimų.

4. Terminalo tvarkymas: Laikykitės UL gnybtų užspaudimo standartų ir naudokite termiškai susitraukiančius vamzdelius.

5. Hidroizoliacija ir UV apsauga: Lauko įrengimams reikia apsauginių striukių; patalpų įrengimams reikia atsižvelgti į drėgmę.

6. Eiliniai patikrinimai: Stebėkite izoliaciją ir paviršiaus būklę, kad užtikrintumėte eksploatavimo saugumą.

Kontaktinė informacija

PasirinkiteDongguan Greater Wire & Cable Co., Ltd.didelio našumo{0}}RHW-2 kabeliams ir profesionalioms palaikymo paslaugoms.

Kontaktiniai duomenys:

• Tel / WhatsApp / WeChat: +86 135 1078 4550 / +86 136 6257 9592
• El. paštas: manager01@greaterwire.com

Teikiame visą UL laidų ir kabelių gaminių asortimentą su pritaikomais sprendimais, kad palaikytume saugias, efektyvias ir ilgalaikes PV sistemos operacijas.
