Elektros infrastruktūros ir telekomunikacijų pasaulyje labai svarbu pasirinkti tinkamo tipo kabelio tipą konkrečioms užduotims. Tai užtikrina ne tik sistemos efektyvumą, bet ir saugumą, ilgaamžiškumą ir patikimumą. Vienas iš plačiausiai naudojamų laidų pramoniniame ir gyvenamosiose vietose yra oranžinio apskrito kabelis, kuriam būdinga ryški oranžinė spalva ir patvari konstrukcija. Tačiau kalbant apie aukštos įtampos energijos perdavimą, šio kabelio tinkamumas tampa dideliu susidomėjimo ir susirūpinimo tema. Šiame straipsnyje nagrinėjamas oranžinių apskritų kabelių tinkamumas aukštos įtampos galios perdavimui, įvertinant jų savybes, našumą skirtingomis sąlygomis ir bendriems svarstymams.
SuprastiOranžinis apskritas kabelis

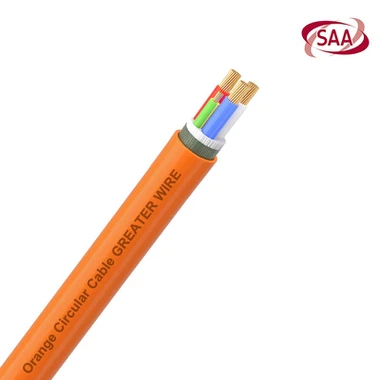

Prieš pasinerdami į tai, ar oranžinio apskrito kabelis tinka aukštos įtampos galios perdavimui, svarbu pirmiausia suprasti šio kabelio konstrukciją ir įprastą naudojimą. Oranžinio apskrito kabelis paprastai yra daugiaduktoriaus kabelio rūšis, įdėta į tvirtą, apskritą ir paprastai oranžinės spalvos striukę. Ši spalva dažnai naudojama kabeliams pramoniniams ir statybų parametrams, nes ji išsiskiria matomumu. Šie kabeliai dažniausiai naudojami vidutinio ir žemos įtampos pritaikymui, pavyzdžiui, energijos pasiskirstymui gyvenamuosiuose pastatuose, mašinų laidų ir aplinkoje, kur reikia lankstumo ir atsparumo nusidėvėjimui.
Paprastai pagrindiniai oranžinio apskrito kabelio laidininkai yra pagaminti iš tokių medžiagų kaip vario ar aliuminio, kurie yra puikūs elektros laidininkai. Išorinis apvalkalas apsaugo nuo aplinkos veiksnių, tokių kaip drėgmė, dilimas ir chemikalai, todėl jis tinka naudoti sudėtingose vietose. Tačiau oranžinių apskritų kabelių statybinės medžiagos, izoliacijos tipai ir įtampos įvertinimai dažnai rodo, kad šie kabeliai yra skirti žemos ir vidutinės įtampos naudojimui, o ne aukštos įtampos galios perdavimui.
Aukštos įtampos galios perdavimas: ką ji susijusi?
Aukštos įtampos galios perdavimas yra kritinis šiuolaikinių elektrinių tinklų komponentas, atsakingas už didelių elektros kiekių gabenimą dideliais atstumais ir minimaliai prarandant. Aukštos įtampos perdavimo linijos yra suprojektuotos taip, kad įtampos paprastai būtų didesnės nei 100 kV (kilovolts) ir dažnai net 1, 000} kV ar daugiau, atsižvelgiant į sistemos tipą. Šiose sistemose galia efektyviai perduodama naudojant specializuotus kabelius, kurie gali sutvarkyti padidėjusią elektros apkrovą ir atlaikyti aukštą įtampą nepakenkiant saugumui.
Šie kabeliai turi atitikti griežtus veiklos reikalavimus, įskaitant:
Didelis atsparumas izoliacijai: Norėdami išvengti elektros nutekėjimo ir lanko.
Šilumos atsparumas: Susidoroti su dideliu šilumos kiekiu, susidarančiu perduodant elektrą.
Mechaninis stiprumas: Atlaikyti fizinius įtempius, esančius ant kabelių montavimo ir eksploatavimo metu.
Ilgalaikis patvarumas: Kabelis turi efektyviai atlikti dideliais atstumais ir daugelį metų nuo aplinkos elementų.
Atsižvelgiant į šias reiklus specifikacijas, akivaizdu, kad aukštos įtampos kabeliams reikalingos specializuotos izoliacinės medžiagos, storesni laidininkai ir projektavimo aspektai, kurie labai skiriasi nuo tų, kurie randami tipiškuose oranžiniuose apskritimo kabeliuose.
Pagrindiniai veiksniai, į kuriuos reikia atsižvelgti
Nustatyti, arOranžiniai apskriti kabeliaiyra tinkami perduoti aukštos įtampos galios perdavimą, įvertinkime pagrindinius veiksnius, darančius įtaką jų veikimui šiame kontekste.
Įtampos įvertinimas ir izoliacija
Vienas iš pirminių lemiamų veiksnių, ar kabelis tinka aukštos įtampos perdavimui, yra jo įtampos įvertinimas. Izoliacinė medžiaga aplink laidininkus diktuoja maksimalią įtampą, kurią kabelis gali saugiai nešiotis. Dauguma standartinių oranžinių apskritų kabelių yra skirta mažesnės įtampos taikymui nuo 300 V iki 600 V, nors kai kurie kabeliai gali būti įvertinti iki 1, 000 V arba 2, 000} v. Tačiau šios įtampos yra daug mažesnės už lygį, reikalingą aukštos įtampos galios perdavimui.
Klaida: Darant prielaidą, kad oranžinis apskritas kabelis, kurio žemos ar vidutinės įtampos yra, gali saugiai perduoti aukštą įtampą.
Realybė: Aukštos įtampos kabeliams reikia daug storesnės izoliacijos, dažnai pagamintos iš medžiagų, tokių kaip kryžmiškai sujungtas polietilenas (XLPE), etileno propileno guma (EPR) arba popieriniai laidai padengti laidai. Šios medžiagos suteikia tvirtą izoliaciją, reikalingą norint išvengti elektrinio skilimo ir lanko esant aukštai įtampai.
Šilumos atsparumas ir srovės tvarkymas
Aukštos įtampos perdavimo linijos turi dideles elektros sroves, kurios savo ruožtu sukuria didelę šilumą. Kabelis turi sugebėti efektyviai išsklaidyti šią šilumą, kad būtų išvengta perkaitimo, izoliacijos skilimo ir galimo gedimo.
Oranžiniai apskriti kabeliaiPaprastai nėra skirta valdyti šilumą, susijusią su aukštos įtampos perdavimu. Šių kabelių izoliacinė medžiaga gali sušvelninti arba skaidyti, jei ji gali būti ilgalaikė šilumos iš didelių srovių, todėl izoliacijos skilimas ir gedimas.
Aukštos įtampos kabeliai, kita vertus, yra specialiai suprojektuoti atsižvelgiant į šilumos išsklaidymą, naudojant medžiagas, kurios gali ištverti dideles šilumines apkrovas, susiduriančias su galios perdavimo sistemose. Patys laidininkai paprastai yra didesni ir gaminami iš medžiagų, galinčių tvarkyti didelius šiluminius įtempius.
Mechaninis stiprumas ir patvarumas
Kitas svarbus aukštos įtampos galios perdavimo kabelių veiksnys yra jų sugebėjimas atlaikyti mechaninius įtempius, įskaitant tempimo jėgas, lenkimą ir dilimą. Aukštos įtampos kabeliai paprastai yra skirti ištverti atšiaurias tolimojo nuotolio įrenginių sąlygas, įskaitant ekstremalių orų poveikį, fizinį poveikį ir mašinų ar pravažiuojančių transporto priemonių virpesius.
Nors oranžiniai apvalūs kabeliai yra patvarūs ir pakankamai lankstūs, kad būtų galima naudoti vidutinės ir žemos įtampos, tačiau jie gali neturėti tokio paties mechaninio stiprumo kaip kabeliai, skirti aukštos įtampos pritaikymui. Aukštos įtampos kabelius reikia sutvirtinti plieno arba aliuminio vielos šarvais, kad apsaugotumėte vidinius laidininkus ir užkirstų kelią mechaniniam pažeidimui.
Aplinkos ir montavimo sąlygos
Aukštos įtampos kabeliai dažnai būna ekstremalios oro sąlygos, tokios kaip stiprūs vėjai, UV spinduliuotė iš saulės ir užšalimo temperatūra. Jie taip pat yra palaidoti po žeme arba pakabinti ore ant pilonų ir bokštų, kur jiems reikia atspati aplinkos susidėvėjimui dideliais atstumais.
Oranžiniai apskrito kabeliai paprastai nėra vertinami tokiomis ekstremaliomis sąlygomis. Nors jie gali tinkamai veikti gyvenamosiose ar pramoninėse vietose, kur jie yra apsaugoti nuo ekstremalių išorinių veiksnių, jie nėra skirti ištverti ilgalaikę ekspoziciją, reikalingą aukštos įtampos perdavimui.
Išlaidos ir praktiniai svarstymai
Aukštos įtampos kabeliai yra brangūs dėl jų dizaino, naudojamų medžiagų ir inžinerijos sudėtingumo ir inžinerijos, reikalingos laikytis aukštų saugos ir našumo standartų.
Kita vertus, oranžiniai apvalūs kabeliai yra gana prieinami ir tinkami bendresnėms, žemos ir vidutinės įtampos naudojimams. Jų įdiegimas aukštos įtampos tikslais būtų neveiksmingas ir potencialiai nesaugus, todėl ilgainiui reikia dažnesnės priežiūros ir didesnių išlaidų dėl izoliacijos gedimų ir perkaitimo.
Ar oranžiniai apvalūs kabeliai kada nors naudojami aukštos įtampos programose?
Nors oranžiniai apskrito kabeliai nėra skirti aukštos įtampos galios perdavimui, jie vis tiek gali atlikti tam tikrą vaidmenį kai kuriose galios paskirstymo sistemos dalyse. Pavyzdžiui:
Žemos įtampos transformatoriaus pusė: Oranžiniai apvalūs kabeliai gali būti naudojami sujungti žemos įtampos įrangą, esančią aukštos įtampos transformatoriaus arba laiptelio transformatoriaus išėjimo pusėje. Tačiau jie nebus naudojami aukštos įtampos perdavimo dalims.
Laikinosios ar avarinės jungtys: Kai kuriuose laikinuose sąrankose ar avariniame remonte oranžiniai apskritimo kabeliai gali būti naudojami esant žemai įtampai, norint sujungti aukštos įtampos įrangą, tačiau tik konkrečiomis kontroliuojamomis sąlygomis.
Tokiais atvejais oranžiniai apskrito kabeliai tiesiogiai valdo aukštą įtampą, o palengvina jungtis esant žemesnei įtampai.
