Saulės energijos generavimo sistemose svarbų vaidmenį vaidina fotoelektriniai laidai (PV laidai). Jie yra atsakingi už elektros energijos perdavimą tarp skirtingų sistemos komponentų, tokiu būdu užtikrinant efektyvų saulės energijos sistemų veikimą ir saugumą. PV laidai yra elektrinės jungties dalys, sudarytos iš saulės kabelių ir saulės laidų, ir paprastai naudojamos elektra sujungti komponentus, tokius kaip saulės baterijos, keitikliai ir paskirstymo dėžutės. PV laidų kokybė ir charakteristikos daro tiesioginę įtaką visos fotoelektrinės sistemos efektyvumui, patikimumui ir aptarnavimo tarnavimo tarnavimo laikui.
Šiame straipsnyje bus išsamiai aptartos pagrindinės PV laidų charakteristikos, išanalizuos jų pritaikymą saulės energijos sistemose ir ištirs ryšį tarp saulės kabelių ir saulės laidų, kad padėtų visiems geriau suprasti PV laidų techninius reikalavimus ir atrankos standartus.
1. Pagrindinis fotoelektrinių laidų apibrėžimas (PV laidai)

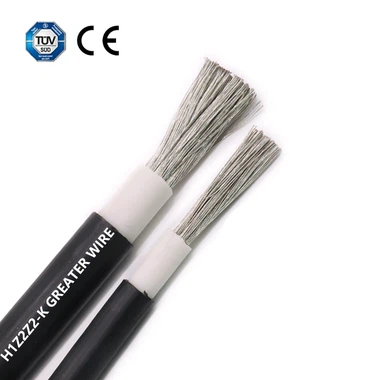

Fotoelektriniai laidai (PV laidai) yra laidai, skirti specialiai fotoelektrinėms (PV) sistemoms, kad būtų užtikrintas stabilus elektros perdavimas iš saulės baterijų į kitus įrenginius (pvz., Keitikus, paskirstymo lentas ir kt.). Šie laidai pasižymi specialiomis elektrinėmis, mechaninėmis ir aplinkos savybėmis, kad galėtų prisitaikyti prie atšiaurių fotoelektrinių sistemų, tokių kaip aukšta temperatūra, stipri ultravioletinė spinduliuotė ir didelė drėgmė.
** Saulės laidą paprastai sudaro keli laidai, tuo tarpu saulės viela ** paprastai nurodo vieną laidą kabelyje. Todėl fotoelektrinė viela yra saulės kabelio komponentas, o dviejų funkcijos ir charakteristikos yra glaudžiai susijusios.
2. Pagrindinės charakteristikosFotoelektriniai laidai
Fotoelektrinių laidų dizainas turi atitikti skirtingos darbo aplinkos ir sistemos reikalavimų ypatybes. Jiems reikia ne tik turėti gerą laidumą, bet ir stiprų mechaninį stiprumą bei atsparumą oro sąlygoms, kad susidorotų su įvairiais aplinkos iššūkiais, kurie gali būti susidūrę su saulės energijos sistemomis. Toliau pateikiamos pagrindinės fotoelektrinių laidų charakteristikos:
1. Didelis laidumas
Pagrindinė fotoelektrinių laidų funkcija yra efektyviai perduoti elektros energiją, todėl jų laidumas turi būti puikus. Daugelyje fotoelektrinių laidų vario ar aliuminio naudoja laidininko medžiagos. Vario atsparumas ir geras laidumas turi mažą atsparumą, todėl tai yra viena iš labiausiai paplitusių fotoelektrinių vielos medžiagų, ypač esant didelės srovės ir tolimosios galios perdavimo programoms. Nors aliuminio laidų laidumas yra šiek tiek prastas, jie yra lengvesni ir pigesni, todėl jie taip pat yra plačiai naudojami kai kuriose mažos srovės ar svoriais jautriose programose.
2. Aukštos temperatūros atsparumas
Fotoelektriniai laidai paprastai turi ilgą laiką atlaikyti aukštos temperatūros aplinką. Saulės baterijų ir kitų sistemos dalių paviršiaus temperatūra gali siekti 70 laipsnių ar net aukštesnės, esant stipriems saulės spinduliams. Norėdami užtikrinti saugų ir ilgalaikį stabilų veikimą, fotoelektriniai laidai turi turėti didelį atsparumą šilumai, todėl paprastai reikia sugebėti atlaikyti {-40 laipsnio temperatūros diapazoną +90 laipsniui. Įprastos fotoelektrinės vielos izoliacijos medžiagos, tokios kaip kryžmiškai sujungtas polietilenas (XLPE) ir polivinilo chloridas (PVC), turi gerą atsparumą aukštai temperatūrai ir ilgą laiką gali stabiliai veikti aukštos temperatūros aplinkoje.
3. UV pasipriešinimas
Saulės sistemos dažniausiai montuojamos lauke, todėl turi atlaikyti stiprią UV spinduliuotę. Išorinis fotoelektrinių laidų izoliacijos sluoksnis paprastai turi turėti stiprų atsparumą UV spinduliams, kad būtų išvengta senėjimo, įtrūkimo ar išblukimo ilgalaikiame saulės spindulių poveikyje. ** Kryžmiškai sujungtas polietilenas (XLPE) ir poliolefinas (PO) ** Medžiagos turi gerą atsparumą UV spinduliams, o tai gali užtikrinti fotoelektrinių laidų stabilumą ir patikimumą ilgą laiką.
4. Atsparumas korozijai
Kadangi saulės sistemos dažnai būna drėgnos ar lietingos aplinkos, fotoelektriniai laidai turi turėti gerą atsparumą vandeniui ir atsparumui korozijai. Ypač vandenyne, pakrančių teritorijose ar pramoniniu būdu užterštoje aplinkoje, fotoelektrinių laidų izoliacijos sluoksnis turi sugebėti atsispirti druskos purškimo, rūgščio lietaus ir kitų cheminių medžiagų korozijai. ** Medžiagos, tokios kaip kryžminis sujungtas polietilenas (XLPE) ir polivinilo chloridas (PVC) **, yra ne tik atsparios aukštai temperatūrai, bet ir efektyviai atsparūs vandeniui, užkertant kelią kabelinių laidininkų korozijai ir užtikrinant ilgalaikį sistemos stabilumą.
5. Mechaninis atsparumas įtempiui
Saulės kabeliai ir laidai dažnai turi atlaikyti mechaninius įtempius, tokius kaip fizinis įtempimas, trintis ir lenkimas. Norint išvengti kabelio pažeidimo ar elektros energijos tiekimo nutraukimo montavimo ir veikimo metu, fotoelektriniai laidai turi turėti didelį mechaninį stiprumą. Tam reikia ne tik didelio paties vielos medžiagos stiprumo, bet ir puikių anti-teritorijų, anti-kojų ir anticompresijos savybių, esančių izoliacijos sluoksnyje ir apvalkale. Aukštos kokybės fotoelektriniai laidai paprastai naudoja patobulintas izoliacines medžiagas ir yra specialiai apdorojami siekiant pagerinti jų atsparumą mechaniniams pažeidimams.
6. Elektros izoliacija
Fotoelektrinių laidų izoliacijos veikimas yra raktas norint užtikrinti saugų sistemos veikimą. Izoliacijos sluoksnis ne tik apsaugo nuo srovės nutekėjimo, bet ir išvengia elektros avarijų, kurias sukelia srovės perkrova, pavyzdžiui, lankai ir trumposios jungtys. Fotoelektrinių laidų izoliacijos sluoksnyje paprastai naudojamos medžiagos, tokios kaip ** sujungtas polietilenas (XLPE) arba polivinilo chloridas (PVC), turinčios gerų elektrinių izoliacijos savybių ir gali veiksmingai išvengti srovės nutekėjimo ir elektrinių gedimų.
3. Santykis tarpSaulės laidaiir fotoelektriniai laidai
Fotoelektrinėse sistemose ** saulės kabeliai (saulės kabelis) paprastai nurodo kabelius, sudarytus iš kelių laidų, o fotoelektriniai laidai (PV viela) ** nurodo pavienius laidus kabeliuose. Saulės kabeliai yra infrastruktūra, jungianti įvairius fotoelektrinių sistemų komponentus. Juos sudaro laidininkai ir izoliacijos sluoksniai. Fotoelektriniai laidai yra pavieniai laidai, atsakingi už srovės perdavimą kabeliuose.
Pvz., Saulės baterijos fotoelektrinėse sistemose paprastai yra sujungtos su keitikliais per kabelius, o šiuose kabeliuose yra keli fotoelektriniai laidai, kurių kiekvienas vaidina skirtingą vaidmenį energijos perdavimo procese. Siekiant užtikrinti saugų ir stabilų fotoelektrinių sistemų veikimą, saulės kabeliai ir fotoelektriniai laidai turi turėti pakankamai laidumo, izoliacijos efektyvumo ir atsparumo aplinkai.
4. Fotoelektrinių laidų pritaikymas ir pasirinkimas
Fotoelektrinėse sistemose fotoelektriniai laidai daugiausia naudojami šioms programoms:
Jungiamos fotoelektrinės plokštės ir keitikliai
Fotoelektriniai laidai paprastai naudojami saulės baterijoms ir keitikliams sujungti, atsakingi už nuolatinės srovės srovės, kurią sukuria saulės baterijos, perdavimui į keitiklį ir paversti ją kintamos srovės galia. Tokie laidai privalo turėti gerą laidumą ir izoliaciją, kad būtų užtikrintas stabilus galios perdavimas ir sistemos saugumas.
Serijos ir lygiagretus ryšys
Saulės skydų masyvuose fotoelektriniai laidai taip pat turi atlikti serijų ir lygiagrečių plokščių vaidmenį. Per serijos jungtį skydelio įtampa gali būti padidinta; Per lygiagrečią jungtį skydelio srovė gali būti padidinta. Jungiant šias plokštės, fotoelektriniai laidai turi užtikrinti, kad srovės ir įtampos perdavimas nebus trukdomas.
Fotoelektrinės sistemos paskirstymo ryšys
Paskirstymo sistema (pvz., Paskirstymo dėžutė, jungiklis ir kt.) Fotoelektrinėje sistemoje taip pat reikia sujungti per fotoelektrinius laidus, kad būtų užtikrintas galios perdavimas ir paskirstymas visoje sistemoje. Fotoelektrinių laidų pasirinkimą reikia nustatyti atsižvelgiant į sistemos įtampą, srovę ir montavimo aplinką, kad būtų užtikrintas sistemos veikimo stabilumas ir saugumas.
Tinklo ryšys
Didelio masto fotoelektrinėms elektrinėms taip pat reikia prijungti prie tinklelio, kad būtų galima įterpti į tinklą sugeneruotą elektrą. Šiame procese laidams reikia ne tik nešiotis dideles sroves, bet ir turėti gerą izoliaciją ir atsparumą oro sąlygoms, kad būtų išvengta gedimų dėl išorinių veiksnių.
Atrankos aspektai
Renkantis fotoelektrinius laidus, reikėtų atsižvelgti į šiuos veiksnius:
Įtampa ir dabartiniai reikalavimai:Fotoelektrinių laidų įtampa ir srovės reikalavimai turėtų atitikti sistemos projektą, kad būtų užtikrinta, jog laidai gali saugiai perduoti sistemos galią.
Aplinkos sąlygos:Pasirinkite tinkamas medžiagas ir dizainus pagal montavimo aplinką (pvz., Lauko, požeminę ar drėgną aplinką ir kt.), Kad užtikrintumėte atsparumą oro sąlygoms ir laidų atsparumui korozijai.
Mechaninis stiprumas:Diegimo metu laidai turi atlaikyti tam tikrą įtampos ir trinties kiekį, todėl jų mechaninis stiprumas yra labai svarbus.
Saugumas:Pasirinkite fotoelektrinius laidus, kurie atitinka tarptautinius standartus (tokius kaip IEC, UL sertifikavimas ir kt.), Kad užtikrintumėte saugų sistemos veikimą.
