Projektuojant ir montuojant saulės energijos sistemą, norint užtikrinti efektyvumą, saugumą ir ilgaamžiškumą, labai svarbu pasirinkti tinkamą kabelio dydį. Tarp dažniausiai naudojamų saulės kabelių dydžių 4 mm² ir 6 mm² saulės kabeliai yra populiarūs. Šių kabelių dydžių skirtumų supratimas gali padėti priimti pagrįstus sprendimus, pagrįstus sistemos reikalavimais.
Šiame straipsnyje nagrinėjami pagrindiniai 4 mm ir 6 mm saulės kabelių skirtumai, daugiausia dėmesio skiriant jų specifikacijoms, veikimui ir pritaikymui.

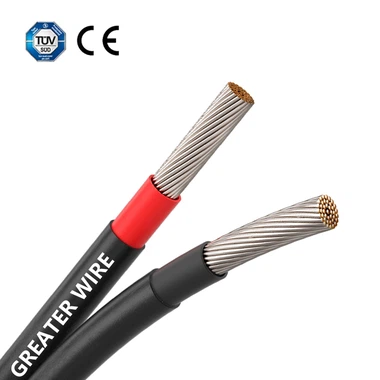

Kas yra saulės kabelis?
Saulės kabelis (arba saulės laidas) yra specialiai sukurtas elektros kabelis, skirtas fotovoltinėms (PV) sistemoms. Jis jungia saulės baterijas, inverterius ir baterijas, efektyviai ir saugiai perduodamas generuojamą elektros energiją. Saulės kabeliai yra sukurti taip, kad atlaikytų atšiaurias aplinkos sąlygas ir nuolatinės srovės sistemose neša aukštą įtampą.
Pagrindinės saulės kabelių savybės:
Atsparumas UV ir oro sąlygoms:Tinka lauko instaliacijai.
Patvarumas:Atsparus aukštai temperatūrai, drėgmei ir mechaniniam poveikiui.
Įtampa:Iki 1500V DC.
Lankstumas:Sukurta taip, kad būtų lengva montuoti ir nukreipti.
Standartai, tokie kaip H1Z2Z2-K ir PV1-F, užtikrina, kad saulės kabeliai atitiktų konkrečius veikimo ir saugos reikalavimus.
4 mm² ir 6 mm² saulės kabelių supratimas
1. Skerspjūvio plotas
Pagrindinis skirtumas tarp 4 mm² ir 6 mm² saulės kabelių yra jų skerspjūvio plotas.
4mm²:Laidininko plotas yra 4 kvadratiniai milimetrai.
6 mm²:Laidininko plotas yra 6 kvadratiniai milimetrai.
Dėl didesnio 6 mm² kabelio laidininko ploto jis gali perduoti daugiau srovės nei 4 mm² kabelis, todėl jis tinkamas naudoti didesnės galios įrenginiuose.
2. Srovės perdavimo pajėgumas
Pralaidumas (didžiausia srovė, kurią kabelis gali saugiai nešti) priklauso nuo tokių veiksnių kaip medžiaga, įrengimas ir aplinkos temperatūra.
| Kabelio dydis | Dabartinis pajėgumas (H1Z2Z2-K) | Dabartinis pajėgumas(PV1-F) |
|---|---|---|
| 4 mm² | Iki 55A | Iki 44A |
| 6 mm² | Iki 70A | Iki 57A |
Dėl padidėjusios 6 mm² laidų srovės galios jie geriau tinka didesnėms sistemoms arba scenarijams, kai srovės srautas yra didelis.
3. Įtampos kritimas
Įtampos kritimas yra esminis aspektas saulės energijos įrenginiuose. Tai reiškia įtampos praradimą, kai elektra keliauja per kabelį.
4mm² saulės kabelis:Dėl mažesnio laidininko dydžio patiria didesnį įtampos kritimą ilgesniais atstumais.
6 mm² saulės kabelis:Patiriamas mažesnis įtampos kritimas, todėl jis labiau tinka ilgesniam kabeliui.
Pvz., sistemoje su 20-metru kabeliu, naudojant 4 mm² kabelius, gali atsirasti didelių įtampos nuostolių, bet minimalių nuostolių naudojant 6 mm² kabelius.
4. Galios valdymo pajėgumas
Saulės kabelio galia (kW) priklauso nuo jo galios ir sistemos įtampos:
Galia (kW)=Įtampa (V) × srovė (A)÷1000
| Kabelio dydis | Esant 1000V DC | Esant 500V DC |
|---|---|---|
| 4 mm² | 55 kW | 27,5 kW |
| 6 mm² | 70 kW | 35 kW |
Sistemoms, kurioms reikia didesnio galios perdavimo, 6 mm² kabeliai yra efektyvesni ir saugesni.
5. Svoris ir lankstumas
4mm² saulės kabeliai:Lengvesni ir lankstesni, todėl juos lengviau montuoti ir valdyti, ypač gyvenamosiose sistemose.
6 mm² saulės kabeliai:Sunkesnis ir mažiau lankstus, bet būtinas didesniems įrenginiams.
4mm² ir 6mm² saulės kabelių pritaikymas
4mm² saulės kabeliai
Gyvenamosios saulės sistemos:Tinka mažiems ir vidutinio dydžio įrenginiams su trumpais kabelių eigais.
Mažos srovės programos:Idealiai tinka sistemoms, kuriose srovė yra mažesnė nei 55 A, o įtampos kritimas nekelia didelių rūpesčių.
Styginių jungtys:Dažniausiai naudojamas saulės kolektorių plokštes sujungti į masyvą.
6 mm² saulės kabeliai
Komercinės ir pramoninės sistemos:Tinka didesniems įrenginiams, kur srovės srautas viršija 55A.
Ilgas kabelio eiga:Rekomenduojama sistemoms su didesniais atstumais tarp plokščių ir keitiklių, sumažinant įtampos kritimą.
Didelės galios programos:Atlaiko aukštesnius galios lygius, todėl tinka komunalinio masto saulės energijos ūkiams.
Tinkamo saulės kabelio pasirinkimas
Sistemos įtampa ir srovė:
Nustatykite savo sistemos darbinę įtampą ir srovę. Jei srovė viršija 4 mm² kabelio talpą, rinkitės 6 mm² laidą.
Kabelio eigos atstumas:
Norint sumažinti įtampos kritimą ir išlaikyti sistemos efektyvumą, geriau naudoti 6 mm² kabelius.
Apkrovos reikalavimai:
Sistemoms, kurioms reikia didesnio galios, naudinga didesnė 6 mm² kabelių talpa.
Diegimo aplinka:
Abu kabelių tipai yra atsparūs oro sąlygoms, tačiau įsitikinkite, kad jie atitinka tokius standartus kaip H1Z2Z2-K arba PV1-F skirtas naudoti lauke.
Kaina ir praktiniai svarstymai
Kaina:
6 mm² saulės kabeliai yra brangesni nei 4 mm² kabeliai dėl papildomos varinės medžiagos.
Lengvas montavimas:
Dėl lankstumo ir mažesnio svorio 4 mm² kabelius lengviau montuoti, ypač kompaktiškose erdvėse.
Ateities apsauga:
Jei planuojate išplėsti savo saulės sistemą, investuodami į 6 mm² kabelius, galėsite užtikrinti reikiamą pajėgumą ir vėliau nereikės juos keisti.
Dažnos klaidos renkantis saulės kolektorių kabelį
Mažo dydžio kabeliai:
Naudojant 4 mm² kabelius sistemoms, kurioms reikalinga didesnė srovė, gali kilti perkaitimas, sumažėti efektyvumas ir pavojus saugai.
Įtampos kritimo nepaisymas:
Nesugebėjimas atsižvelgti į atstumą gali sukelti didelių energijos nuostolių, ypač didesnėse sistemose.
Pervertinti reikalavimai:
Be reikalo naudojant 6 mm² kabelius mažose sistemose gali padidėti sąnaudos be papildomos naudos.
